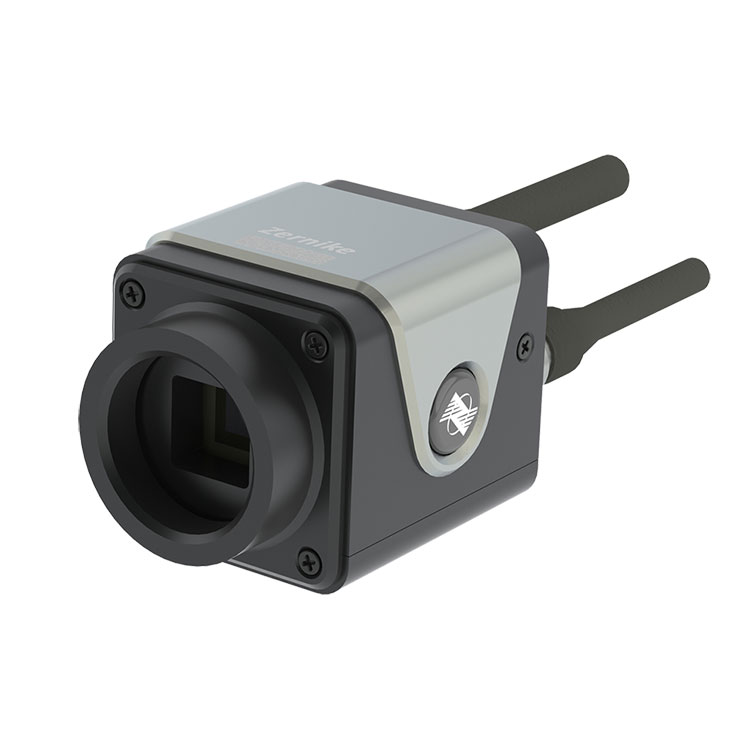

Med en bølgefrontanalysehastighed i realtid på op til 107 billeder i sekundet overgår BOJIONG Ultra High-Speed Fire-wave Interferometric Sensor langt de traditionelle interferometriske måleteknikkers muligheder, hvilket gør den velegnet til hurtige målinger i dynamiske miljøer.
Dets spektrale responsområde dækker 400 til 1100 nanometer, hvilket gør det muligt at tilpasse sig forskellige lyskildeforhold og forbedre dets anvendelighed i forskellige anvendelsesscenarier. Det er nu blevet et uundværligt værktøj inden for højhastighedsindustriel inspektion, national forsvarsteknologisk forskning og præcisionsvidenskabelig forskning.
Produktnavn |
Ultra højhastigheds fire-bølge interferometrisk sensor |
Bølgelængdeområde |
400nm~1100nm |
Målstørrelse |
10,24 mm×10,24 mm |
Rumlig opløsning |
24,4 μm |
Sampling opløsning |
420×420(176400 pixel) |
Faseopløsning |
<2nmRMS |
Absolut nøjagtighed |
10nmRMS |
Dynamisk rækkevidde |
132μm(210λ) |
Sampling rate |
107 fps |
Behandlingshastighed i realtid |
10Hz (fuld opløsning) |
Interface type |
Understøtter forsinket batchbehandling |
Dimension |
HAKKE |
Vægt |
56,5 mm×43 mm×41,5 mm |
Bølgelængdeområde |
omkring 120 g |
◆Ultrahøj opløsning på 420×420 (176400) fasepunkter
◆Sampling frame rate op til 107fps
◆ Enkeltkanals lys selvinterferens, ingen referencelys påkrævet
◆ Bredt spektrum 400nm ~ 1100nm bånd
◆2nm RMS høj fase opløsning
◆ Ekstremt stærk anti-vibrationsydelse, intet behov for optisk vibrationsisolering
◆Ligesom billedbehandling, nem og hurtig optisk vejkonstruktion
◆ Understøtter kollimerede stråler og store NA konvergerede stråler
Denne BOJIONG ultrahøjhastigheds fire-bølge interferometriske sensor, der bruges til detektion af waferoverfladeruhed, siliciumbaseret og glassubstratmikromorfologimåling, aerodynamisk optik, højhastighedsflowfelt, gasplasmastæthedsmåling.
laserstrålebølgefrontdetektion |
Optisk plan overfladeformmåling |
Eksempel på måling af waferoverfladeruhed |
Eksempel på måling af rekonstrueret bølgefrontgraf |
Gasplasmadensitetsmåling optisk vej |
|
BOJIONG højopløsnings fire-bølge interferometrisk sensor udviklet af et team af professorer fra Zhejiang University og Nanyang Technological University of Singapore, med indenlandsk patenteret teknologi, den kombinerer diffraktion og interferens for at opnå en fælles fire-bølge tværgående forskydningsinterferens med overlegen detektionsfølsomhed og anti-vibration ydeevne og kan realisere real-time og højhastigheds dynamisk interferometri uden vibrationsisolering. Realtidsmålingen viser en billedhastighed på mere end 10 billeder.
Samtidig har FIS4-sensoren en ultrahøj faseopløsning på 512×512 (260.000 fasepunkter), målebåndet dækker 200nm~15μm, målefølsomheden når 2nm, og målingens repeterbarhed er bedre end 1/1000λ ( RMS). Det kan bruges til laserstrålekvalitetsanalyse, plasmaflowfeltdetektion, realtidsmåling af højhastighedsflowfeltfordeling, billedkvalitetsevaluering af optisk system, mikroskopisk profilmåling og kvantitativ fasebilleddannelse af biologiske celler.
FIS4 Tekniske parametre for hver serie af produkter |
||||||
|
|
|
|
|
|
|
Produkt |
FIS4-UV |
FIS4-HR |
FIS4 UR |
FIS4-HS |
FIS4-celle |
FIS4-NIR |
Bølgelængdeområde |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200nm |
Målstørrelse mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
Rumlig opløsning |
26μm |
23,6 μm |
26μm |
24,4 μm |
23,6 μm |
26μm |
Billedpixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Fase output opløsning |
512×512 (262144 pixel) |
300×300(90000 pixels) |
512×512(262144pixel) |
420×420(176400 pixel) |
300×300(90000 pixels) |
512×512(262144pixel) |
Faseopløsning |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Absolut nøjagtighed |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
Dynamisk rækkevidde |
90 μm (256 min.) |
110 μm (150 min.) |
162μm (256 min.) |
132μm (210 min.) |
110 μm (150 min.) |
270 μm (256 min.) |
Sampling rate |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Behandlingshastighed i realtid |
10 Hz (Fuld opløsning) |
10 Hz (Fuld opløsning) |
10 Hz (Fuld opløsning) |
10 Hz (Fuld opløsning) Understøtter forsinket batchbehandling |
10 Hz (Fuld opløsning) |
10 Hz (Fuld opløsning) |
Interface type |
USB3.0 |
HAKKE |
USB3.0 |
HAKKE |
HAKKE |
USB3.0 |
Ekstern grænseflade |
- |
- |
- |
- |
C port |
- |
Størrelse mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
vægt |
omkring 240 g |
omkring 120 g |
omkring 240 g |
omkring 120 g |
omkring 120 g |
omkring 240 g |
