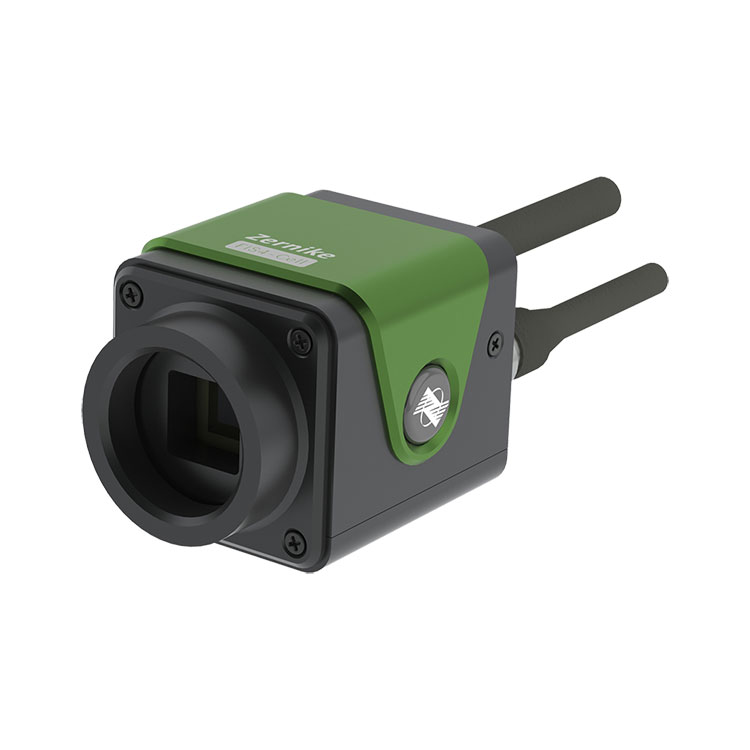

Plug-and-play Biological Cell Four-wave Interferometric Sensor understøtter nær-infrarød og LED-hvidt lysspektrumbelysning. Billeddannelsesprocessen kræver ikke mærkning eller farvning og er i stand til at opnå in vivo 3D-billeddannelse med en hastighed på op til 24 billeder i sekundet. Det kan hurtigt bruges sammen med ethvert optisk mikroskop til at give realtidsmålinger af 3D-fasefordelingen af de målte celler. Den er i stand til at vurdere cellevolumen og vejning. Denne sensor fra BOJIONG er et ideelt værktøj til mærkefri 3D-levende celle-detektion, biologisk vævsdetektion, kønscelle-detektion og mikro/nano-strukturdetektion.
|
Produktnavn |
Biologisk celle Fire-bølge interferometrisk sensor |
|
Bølgelængdeområde |
400nm~1100nm |
|
Målstørrelse |
7,07 mm×7,07 mm |
|
Rumlig opløsning |
23,6 μm |
|
Billedpixel |
2048×2048 |
|
Fase output opløsning |
300×300（90000 pixels） |
|
Faseopløsning |
＜2nmRMS |
|
Absolut nøjagtighed |
10nmRMS |
|
Dynamisk rækkevidde |
110μm (150 lm) |
|
Sampling rate |
24 fps |
|
Behandlingshastighed i realtid |
10Hz (ved fuld opløsning) |
|
Interface type |
HAKKE |
|
Ekstern grænseflade |
Cport |
|
Størrelse |
56,5 mm×43 mm×41,5 mm |
|
Vægt |
omkring 120 g |
◆Mærkefri 3D levende cellebilleddannelse
◆ Enkeltkanals lys selvinterferens, intet referencelys påkrævet
◆ Kompakt størrelse, plug and play
◆ Velegnet til alle optiske mikroskopopgraderinger og udvidelser
◆ Bredt spektrum 400nm ~ 1100nm bånd
◆ Ekstremt stærk anti-vibrationsydelse, intet behov for optisk vibrationsisolering
◆ Understøtter LED hvidt lys og kortbølget infrarød lyskilde
Denne BOJIONG biologiske celle fire-bølge interferometriske sensor, der bruges til mærkning af fri 3D levende celle-detektion, biologisk vævsdetektion, kønscelle-detektion, mikro- og nanostrukturdetektion.
|
Umarkeret 3D levende celle detektion optisk vej detektion optisk vej |
3D Levende cellemikroskop - Prøvemåling af rundormeæg |
|
Prøvemåling af ovariegranulosacelletumor |
Prøvemåling gennem mikro-nano struktur |
BOJIONG Biological Cell Fire-wave Interferometric Sensor udviklet af et team af professorer fra Zhejiang University og Nanyang Technological University of Singapore, bruger indenlandsk patenteret teknologi og kombinerer diffraktion og interferens for at opnå almindelig fire-bølge tværgående forskydningsinterferens. Denne sensor kan prale af overlegen detektionsfølsomhed og anti-vibrationsydelse, hvilket muliggør dynamisk interferometri i realtid og høj hastighed uden behov for vibrationsisolering. Realtidsmålinger viser en billedhastighed på over 10 billeder i sekundet. Derudover har FIS4-sensoren en ultrahøj faseopløsning på 512×512 (260.000 fasepunkter), med et målebånd, der dækker 200 nm til 15 μm, målingsfølsomhed når 2 nm, og målingens repeterbarhed bedre end 1/1000 λ (RMS). Den er anvendelig til laserstrålekvalitetsanalyse, plasmaflowfeltdetektion, realtidsmåling af højhastighedsflowfeltfordeling, evaluering af optisk systembilledkvalitet, mikroskopisk profilmåling og kvantitativ fasebilleddannelse af biologiske celler.
|
FIS4 Tekniske parametre for hver serie af produkter |
||||||
|
|
|
|
|
|
|
|
|
Produkt |
FIS4-UV |
FIS4-HR |
FIS4 UR |
FIS4-HS |
FIS4-celle |
FIS4-NIR |
|
Bølgelængdeområde |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200nm |
|
Målstørrelse mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
|
Rumlig opløsning |
26μm |
23,6 μm |
26μm |
24,4 μm |
23,6 μm |
26μm |
|
Billedpixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Fase output opløsning |
512×512 （262144 pixel） |
300×300（90000 pixels） |
512×512（262144pixel） |
420×420（176400 pixel） |
300×300（90000 pixels） |
512×512（262144pixel） |
|
Faseopløsning |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Absolut nøjagtighed |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
|
Dynamisk rækkevidde |
90 μm （256 min.） |
110 μm （150 min.） |
162μm （256 min.） |
132μm （210 min.） |
110 μm （150 min.） |
270 μm （256 min.） |
|
Sampling rate |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
|
Behandlingshastighed i realtid |
10 Hz (Fuld opløsning) |
10 Hz (Fuld opløsning) |
10 Hz (Fuld opløsning) |
10 Hz (Fuld opløsning) Understøtter forsinket batchbehandling |
10 Hz (Fuld opløsning) |
10 Hz (Fuld opløsning) |
|
Interface type |
USB3.0 |
HAKKE |
USB3.0 |
HAKKE |
HAKKE |
USB3.0 |
|
Ekstern grænseflade |
- |
- |
- |
- |
C port |
- |
|
Størrelse mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
vægt |
omkring 240 g |
omkring 120 g |
omkring 240 g |
omkring 120 g |
omkring 120 g |
omkring 240 g |
