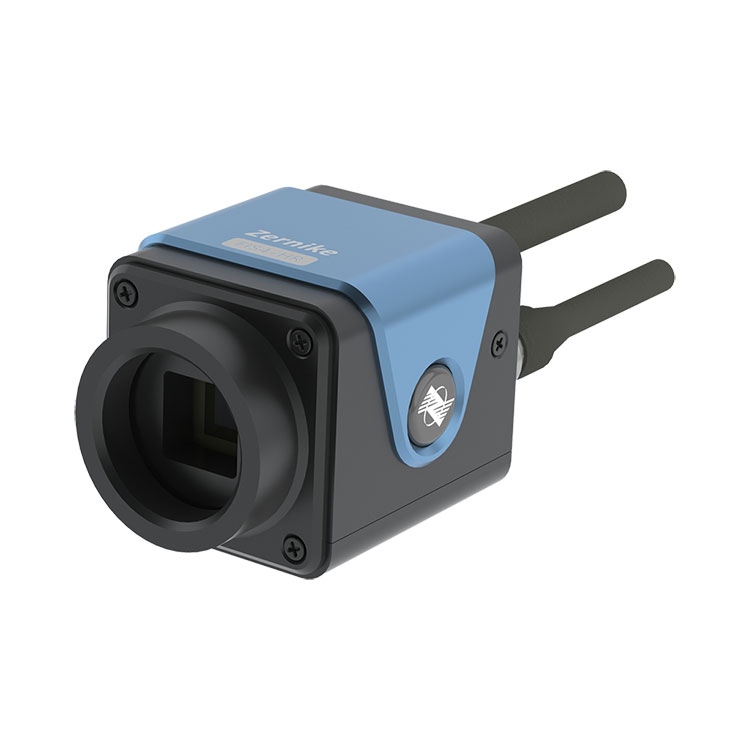

Den højopløselige fire-bølge interferometriske sensor er et yderst effektivt interferometrisk måleværktøj, der er specielt skræddersyet til industrielle applikationer, videnskabelig forskning og nationale forsvarssektorer.
Med sin enestående ydeevne tilbyder denne sensor en høj opløsning på 300×300 (90.000) fasepunkter og et bredt spektralt responsområde på 400-1100nm, hvilket sikrer præcision og pålidelighed i forskellige optiske målescenarier.
Dens unikke tekniske egenskaber omfatter brugen af patenteret tilfældigt kodet fire-bølge diffraktionsteknologi, som gør det muligt for sensoren at opnå selvinterferens i en enkelt målt bølgefront og at producere interferens ved den bagerste billedplanposition uden behov for kompleks faseskift teknikker.
Desuden er BOJIONGs sensor i stand til at vise 3D-resultater i fuld opløsning med 10 billeder pr. sekund i realtid, velegnet til laserstrålebølgefrontdetektion, adaptive optiske systemer, optisk systemkalibrering, optisk vinduesinspektion samt målinger af optisk plan og sfæriske former, herunder overfladeruhed og mikroprofildetektion.
Med sin lette betjening, ultrahøje vibrationsmodstand og stabilitet giver denne sensor fra BOJIONG en ideel bølgefrontsfølende måleløsning, der opnår præcisionsmålinger på nanometerniveau uden behov for vibrationsisolering, hvilket væsentligt forbedrer måleeffektiviteten og nøjagtigheden.
Bølgelængdeområde |
400nm~1100nm |
Målstørrelse |
7,07 mm×7,07 mm |
Rumlig opløsning |
23,6 μm |
Billedpixel |
2048×2048 |
Fase output opløsning |
300×300(90000 pixel) |
Faseopløsning |
<2nmRMS |
Absolut nøjagtighed |
10nmRMS |
Dynamisk rækkevidde |
110 μm (150 lm) |
Sampling rate |
24 fps |
Behandlingshastighed i realtid |
10Hz (ved fuld opløsning) |
Interface type |
HAKKE |
Dimension |
56,5 mm×43 mm×41,5 mm |
Vægt |
omkring 120 g |
◆Opnå enkel og hurtig interferenslysbanekonstruktion
◆ Understøtter kollimerede stråler og store NA konvergerede stråler
◆Høj opløsning på 300×300 (90000) fasepunkter
◆ Enkeltkanals lys selvinterferens, intet referencespejl påkrævet
◆ Bredt spektrum 400nm ~ 1100nm bånd
◆2nm RMS høj fase opløsning
◆ultra-høj vibrationsmodstand, intet behov for optisk vibrationsisolering
Denne BOJIONGH høj opløsning fire-bølge interferometriske sensor brugt i laserstråle bølgefront detektion, adaptiv optik, overflade form måling, optisk system kalibrering, optisk vindue detektion, optisk plan, sfærisk overflade form måling, overflade ruhed detektion
laserstrålebølgefrontdetektion |
Optisk plan overfladeformmåling |
Optisk sfærisk overfladeformmåling |
Aberrationsmåling af optiske systemer |
Optisk detektering af vinduesstykker |
Måling af gitterfordeling inde i materialet |
Adaptiv optik - bølgefrontdetektionsrespons i Zernike-tilstand |
|
BOJIONG højopløsnings fire-bølge interferometrisk sensor udviklet af et team af professorer fra Zhejiang University og Nanyang Technological University of Singapore, med indenlandsk patenteret teknologi, den kombinerer diffraktion og interferens for at opnå en fælles fire-bølge tværgående forskydningsinterferens med overlegen detektionsfølsomhed og anti-vibration ydeevne og kan realisere real-time og højhastigheds dynamisk interferometri uden vibrationsisolering. Realtidsmålingen viser en billedhastighed på mere end 10 billeder.
Samtidig har FIS4-sensoren en ultrahøj faseopløsning på 512×512 (260.000 fasepunkter), målebåndet dækker 200nm~15μm, målefølsomheden når 2nm, og målingens repeterbarhed er bedre end 1/1000λ ( RMS). Det kan bruges til laserstrålekvalitetsanalyse, plasmaflowfeltdetektion, realtidsmåling af højhastighedsflowfeltfordeling, billedkvalitetsevaluering af optisk system, mikroskopisk profilmåling og kvantitativ fasebilleddannelse af biologiske celler.
FIS4 Tekniske parametre for hver serie af produkter |
||||||
|
|
|
|
|
|
|
Produkt |
FIS4-UV |
FIS4-HR |
FIS4 UR |
FIS4-HS |
FIS4-celle |
FIS4-NIR |
Bølgelængdeområde |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200nm |
Målstørrelse mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
Rumlig opløsning |
26μm |
23,6 μm |
26μm |
24,4 μm |
23,6 μm |
26μm |
Billedpixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Fase output opløsning |
512×512 (262144 pixel) |
300×300(90000 pixel) |
512×512(262144pixel) |
420×420(176400 pixel) |
300×300(90000 pixel) |
512×512(262144pixel) |
Faseopløsning |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Absolut nøjagtighed |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
Dynamisk rækkevidde |
90 μm (256 min.) |
110 μm (150 min.) |
162μm (256 min.) |
132μm (210 min.) |
110 μm (150 min.) |
270 μm (256 min.) |
Sampling rate |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Behandlingshastighed i realtid |
10 Hz (Fuld opløsning) |
10 Hz (Fuld opløsning) |
10 Hz (Fuld opløsning) |
10 Hz (Fuld opløsning) Understøtter forsinket batchbehandling |
10 Hz (Fuld opløsning) |
10 Hz (Fuld opløsning) |
Interface type |
USB3.0 |
HAKKE |
USB3.0 |
HAKKE |
HAKKE |
USB3.0 |
Ekstern grænseflade |
- |
- |
- |
- |
C port |
- |
Størrelse mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
vægt |
omkring 240 g |
omkring 120 g |
omkring 240 g |
omkring 120 g |
omkring 120 g |
omkring 240 g |
