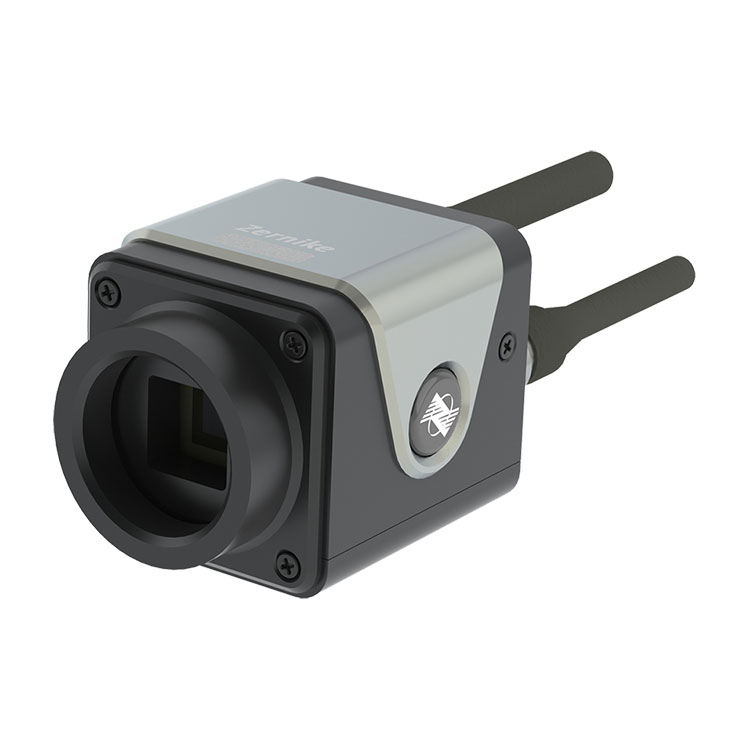

Ultra højhastigheds bølgefrontsensor

Under test af flowfelt og vindtunnel er der behov for ultrahøjhastighedsdetektionsudstyr. Bojiong har introduceret Ultra High Speed ​​Wavefront Sensor. Denne enhed har ultrahøj vibrationsmodstand, ultrahøj stabilitet og ultra-højhastigheds billeddannelse, hvilket muliggør præcisionsmålinger på nanoniveau uden behov for vibrationsisolering. Den har lave krav til lyskildens sammenhæng og kræver ikke faseskift. Interferometriske målinger kan opnås ved hjælp af almindelige billeddannelsessystemer.

Varespecifikation:

Funktion af BOJIONG Ultra High-Speed ​​Wavefront Sensor

◆Ultrahøj opløsning på 420×420 (176400) fasepunkter

◆2nm RMS høj fase opløsning

◆Sampling frame rate op til 107fps

◆ Enkeltkanals lys selvinterferens, intet referencelys påkrævet

◆ Bredt spektrum 400nm ~ 1100nm bånd

◆ Ekstremt stærk anti-vibrationsydelse, intet behov for optisk vibrationsisolering

◆Ligesom billedbehandling, nem og hurtig optisk vejkonstruktion

◆ Understøtter kollimerede stråler og store NA konvergerede stråler

 Anvendelse af BOJIONG Ultra High-Speed ​​Wavefront Sensor

Denne BOJIONG Ultra High-Speed ​​Wavefront Sensor, der bruges til detektion af waferoverfladeruhed, siliciumbaseret og glassubstratmikromorfologimåling, aerodynamisk optik, højhastighedsflowfelt, gasplasmastæthedsmåling

BOJIONG Ultra High-Speed ​​Wavefront Sensor detaljer

BOJIONG Ultra High-Speed ​​Wavefront Sensor udviklet af et team af professorer fra Zhejiang University og Nanyang Technological University of Singapore, med indenlandsk patenteret teknologi, den kombinerer diffraktion og interferens for at opnå en fælles fire-bølge tværgående forskydningsinterferens med overlegen detektionsfølsomhed og anti -vibrationsydelse, og kan realisere real-time og højhastigheds dynamisk interferometri uden vibrationsisolering. Realtidsmålingen viser en billedhastighed på mere end 10 billeder. Samtidig har FIS4-sensoren en ultrahøj faseopløsning på 512×512 (260.000 fasepunkter), målebåndet dækker 200nm~15μm, målefølsomheden når 2nm, og målingens repeterbarhed er bedre end 1/1000λ ( RMS). Det kan bruges til laserstrålekvalitetsanalyse, plasmaflowfeltdetektion, realtidsmåling af højhastighedsflowfeltfordeling, billedkvalitetsevaluering af optisk system, mikroskopisk profilmåling og kvantitativ fasebilleddannelse af biologiske celler.
