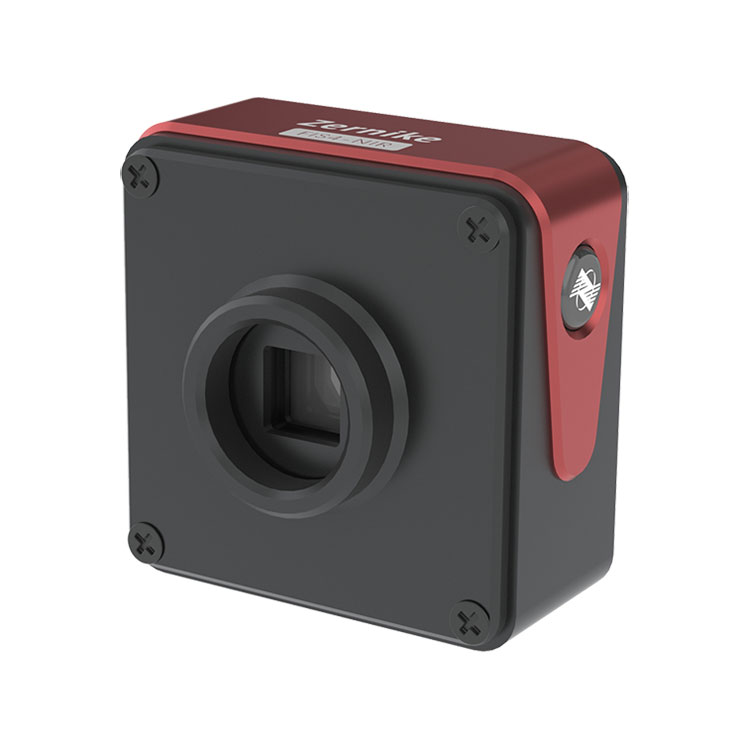

Nær-infrarød bølgefrontsensor
  • Nær-infrarød bølgefrontsensorNær-infrarød bølgefrontsensor

Nær-infrarød bølgefrontsensor

Den nær-infrarøde bølgefrontsensor, der er specialiseret i højpræcisionsbølgefrontmålinger inden for bølgelængdeområdet på 900 nanometer til 1200 nanometer, giver kunderne nøjagtige løsninger til optisk ydeevnemåling og analyse, hvilket bidrager til forbedring af produktkvalitet og produktionseffektivitet. I løbet af de seneste år har vi udvidet vores produktionskapacitet, styrket vores tekniske ekspertise og etableret en solid virksomhedsdriftsramme. Vi ser oprigtigt frem til muligheden for at samarbejde med dig i den nærmeste fremtid.


Den nær-infrarøde bølgefrontsensor med et imponerende dynamisk område på op til 270 μm. Den kan prale af enestående vibrationsmodstand og stabilitet, hvilket muliggør præcisionsmålinger på nanometerniveau uden behov for vibrationsisolering. Dette instrument er velegnet til at måle den interne gitterfordeling af materialer, samt bølgefrontmålinger for metasurfaces og hyperlinser. Vi vil altid overholde princippet om "kvalitet først, kunde først," og vi inviterer hjerteligt kunder til at besøge os til høring.



Varespecifikation:



produktnavn

Nær-infrarød bølgefrontsensor

Bølgelængdeområde

900nm~1200nm

Målstørrelse

13,3 mm×13,3 mm

Rumlig opløsning

26μm

Sampling opløsning

512×512(262144pixel)

Faseopløsning

<2nmRMS

Absolut nøjagtighed

15nmRMS

Dynamisk rækkevidde

270 μm (256 min)

Sampling rate

45 fps

Behandlingshastighed i realtid

10Hz (fuld opløsning)

Interface type

USB3.0

Dimension

70 mm×46,5 mm×68,5 mm

Vægt

omkring 240 g


Funktion af BOJIONG nær-infrarød bølgefrontsensor







◆ Stort dynamisk område op til 270 μm

◆2nm RMS høj fase opløsning

◆Ultrahøj opløsning på 512×512 (262144) fasepunkter

◆ Enkeltkanals lys selvinterferens, intet referencelys påkrævet

◆ Bredt spektrum 900nm ~ 1200nm bånd

◆ Ekstremt stærk anti-vibrationsydelse, intet behov for optisk vibrationsisolering

◆Ligesom billedbehandling, nem og hurtig optisk vejkonstruktion

◆ Understøtter kollimerede stråler og store NA konvergerede stråler


 Anvendelse af BOJIONG nær-infrarød bølgefrontsensor



Denne BOJIONG nær-infrarøde bølgefrontsensor, der bruges til optisk systemaberrationsmåling, optisk systemkalibrering, måling af intern materialegitterfordeling, hyperoverflade, hyperlensebølgefrontmåling



Eksempel på aberrationsmåling af optisk system

Prøvemåling af gitterfordeling inde i et materiale

Eksempler på måling af optisk systemkalibrering

Eksempel på metasurface-bølgefrontmåling

Eksempel på hyperlensebølgefrontmåling







BOJIONG nær-infrarød bølgefrontsensor detaljer



BOJIONG Near-Infrared Wavefront Sensor udviklet af et team af professorer fra Zhejiang University og Nanyang Technological University of Singapore, med indenlandsk patenteret teknologi, den kombinerer diffraktion og interferens for at opnå en fælles fire-bølge tværgående forskydningsinterferens med overlegen detektionsfølsomhed og anti- vibrationsydelse, og kan realisere realtid og højhastigheds dynamisk interferometri uden vibrationsisolering. Realtidsmålingen viser en billedhastighed på mere end 10 billeder. Samtidig har FIS4-sensoren en ultrahøj faseopløsning på 512×512 (260.000 fasepunkter), målebåndet dækker 200nm~15μm, målefølsomheden når 2nm, og målingens repeterbarhed er bedre end 1/1000λ ( RMS). Det kan bruges til laserstrålekvalitetsanalyse, plasmaflowfeltdetektion, realtidsmåling af højhastighedsflowfeltfordeling, billedkvalitetsevaluering af optisk system, mikroskopisk profilmåling og kvantitativ fasebilleddannelse af biologiske celler.



FIS4 Tekniske parametre for hver serie af produkter



Produkt

FIS4-UV

FIS4-HR

FIS4 UR

FIS4-HS

FIS4-celle

FIS4-NIR

Bølgelængdeområde

200~450nm

400~1100nm

400~1100nm

400~1100nm

400~1100nm

900~1200nm

Målstørrelse mm²

13,3×13,3

7,07×7,07

13,3×13,3

10,24×10,24

7,07×7,07

13,3×13,3

Rumlig opløsning

26μm

23,6 μm

26μm

24,4 μm

23,6 μm

26μm

Billedpixel

-

2048×2048

-

-

2048×2048

-

Fase output opløsning

512×512

(262144 pixel)

300×300(90000 pixel)

512×512(262144pixel)

420×420(176400 pixel)

300×300(90000 pixel)

512×512(262144pixel)

Faseopløsning

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

Absolut nøjagtighed

10nmRMS

10nmRMS

15nmRMS

10nmRMS

10nmRMS

15nmRMS

Dynamisk rækkevidde

90 μm

(256 min.)

110 μm

(150 min.)

162μm

(256 min.)

132μm

(210 min.)

110 μm

(150 min.)

270 μm

(256 min.)

Sampling rate

32 fps

24 fps

45 fps

107 fps

24 fps

45 fps

Behandlingshastighed i realtid

10 Hz

(Fuld opløsning)

10 Hz

(Fuld opløsning)

10 Hz

(Fuld opløsning)

10 Hz

(Fuld opløsning) Understøtter forsinket batchbehandling

10 Hz

(Fuld opløsning)

10 Hz

(Fuld opløsning)

Interface type

USB3.0

HAKKE

USB3.0

HAKKE

HAKKE

USB3.0

Ekstern grænseflade

-

-

-

-

C port

-

Størrelse mm²

70x46,5x68,5

56,5x43x41,5

70x46,5x68,5

56,5x43x41,5

56,5x43x41,5

70x46,5x68,5

vægt

omkring 240 g

omkring 120 g

omkring 240 g

omkring 120 g

omkring 120 g

omkring 240 g
