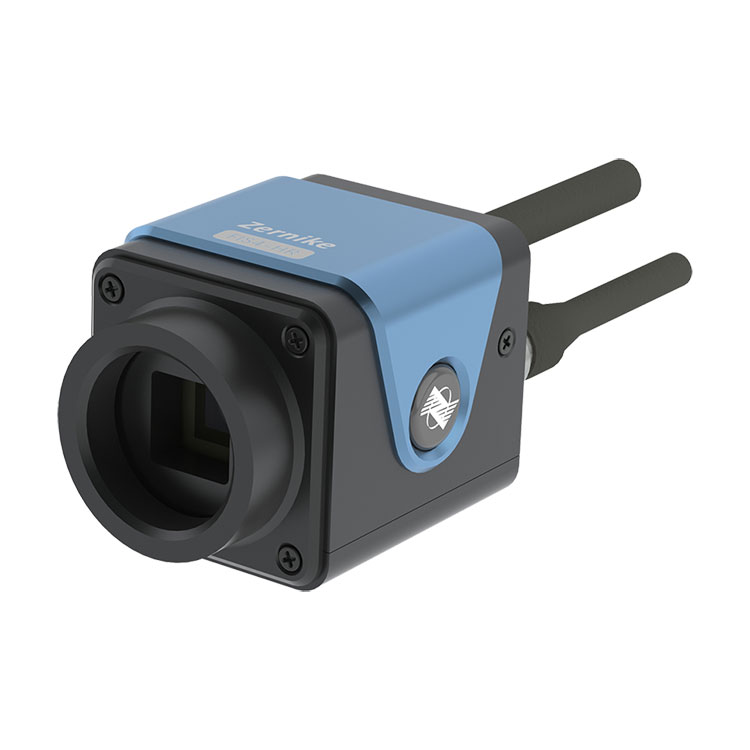

Wavefront-sensoren med høj opløsning, som viser 10 billeder af 3D-resultater i fuld opløsning i realtid, kan prale af en høj opløsning på 300×300 (90.000) fasepunkter og en bred spektral respons, der spænder fra 400-1100nm. Den er velegnet til applikationer såsom laserstrålebølgefrontdetektion, adaptiv optik, optisk systemkalibrering, optisk vinduesinspektion, måling af formen af optiske plane overflader, sfærisk overfladeformmåling, overfladeruhed og overflademikroprofildetektion, hvilket giver en ideel værktøj til bølgefrontføling og måling.
|
Produktnavn |
Høj opløsning Wavefront Sensor |
|
Bølgelængdeområde |
400nm~1100nm |
|
Målstørrelse |
7,07 mm×7,07 mm |
|
Rumlig opløsning |
23,6 μm |
|
Billedpixel |
2048×2048 |
|
Fase output opløsning |
300×300（90000 pixels） |
|
Faseopløsning |
＜2nmRMS |
|
Absolut nøjagtighed |
10nmRMS |
|
Dynamisk rækkevidde |
110μm (150 lm) |
|
Sampling rate |
24 fps |
|
Behandlingshastighed i realtid |
10Hz (ved fuld opløsning) |
|
Interface type |
HAKKE |
|
Dimension |
56,5 mm×43 mm×41,5 mm |
|
Vægt |
omkring 120 g |
◆ Understøtter kollimerede stråler og store NA konvergerede stråler
◆Høj opløsning på 300×300 (90000) fasepunkter
◆ Enkeltkanals lys selvinterferens, intet referencespejl påkrævet
◆ Bredt spektrum 400nm ~ 1100nm bånd
◆2nm RMS høj fase opløsning
◆ultra-høj vibrationsmodstand, intet behov for optisk vibrationsisolering
◆Opnå enkel og hurtig interferenslysbanekonstruktion
Denne BOJIONG bølgefrontsensor med høj opløsning, der bruges i laserstrålebølgefrontdetektion, adaptiv optik, overfladeformmåling, optisk systemkalibrering, optisk vinduesdetektion, optisk plan, sfærisk overfladeformmåling, overfladeruhedsdetektion
|
laserstrålebølgefrontdetektion |
Optisk plan overfladeformmåling |
|
Optisk sfærisk overfladeformmåling |
Aberrationsmåling af optiske systemer |
|
Optisk detektering af vinduesstykker |
Måling af gitterfordeling inde i materialet |
|
Adaptiv optik - bølgefrontdetektionsrespons i Zernike-tilstand |
|
BOJIONGH igh Resolution Wavefront Sensor udviklet af et team af professorer fra Zhejiang University og Nanyang Technological University of Singapore, med indenlandsk patenteret teknologi, den kombinerer diffraktion og interferens for at opnå en fælles fire-bølge tværgående forskydningsinterferens med overlegen detektionsfølsomhed og anti-vibration ydeevne og kan realisere real-time og højhastigheds dynamisk interferometri uden vibrationsisolering. Realtidsmålingen viser en billedhastighed på mere end 10 billeder. Samtidig har FIS4-sensoren en ultrahøj faseopløsning på 512×512 (260.000 fasepunkter), målebåndet dækker 200nm~15μm, målefølsomheden når 2nm, og målingens repeterbarhed er bedre end 1/1000λ ( RMS). Det kan bruges til laserstrålekvalitetsanalyse, plasmaflowfeltdetektion, realtidsmåling af højhastighedsflowfeltfordeling, billedkvalitetsevaluering af optisk system, mikroskopisk profilmåling og kvantitativ fasebilleddannelse af biologiske celler.
|
FIS4 Tekniske parametre for hver serie af produkter |
||||||
|
|
|
|
|
|
|
|
|
Produkt |
FIS4-UV |
FIS4-HR |
FIS4 UR |
FIS4-HS |
FIS4-celle |
FIS4-NIR |
|
Bølgelængdeområde |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200nm |
|
Målstørrelse mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
|
Rumlig opløsning |
26μm |
23,6 μm |
26μm |
24,4 μm |
23,6 μm |
26μm |
|
Billedpixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Fase output opløsning |
512×512 （262144 pixel） |
300×300（90000 pixels） |
512×512（262144pixel） |
420×420（176400 pixel） |
300×300（90000 pixels） |
512×512（262144pixel） |
|
Faseopløsning |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Absolut nøjagtighed |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
|
Dynamisk rækkevidde |
90 μm （256 min.） |
110 μm （150 min.） |
162μm （256 min.） |
132μm （210 min.） |
110 μm （150 min.） |
270 μm （256 min.） |
|
Sampling rate |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
|
Behandlingshastighed i realtid |
10 Hz (Fuld opløsning) |
10 Hz (Fuld opløsning) |
10 Hz (Fuld opløsning) |
10 Hz (Fuld opløsning) Understøtter forsinket batchbehandling |
10 Hz (Fuld opløsning) |
10 Hz (Fuld opløsning) |
|
Interface type |
USB3.0 |
HAKKE |
USB3.0 |
HAKKE |
HAKKE |
USB3.0 |
|
Ekstern grænseflade |
- |
- |
- |
- |
C port |
- |
|
Størrelse mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
vægt |
omkring 240 g |
omkring 120 g |
omkring 240 g |
omkring 120 g |
omkring 120 g |
omkring 240 g |
