FIS4 Næsten infrarød bølgefrontsensor (kølet version) 900-1200NM

FIS4 nær-infrarød bølgefrontsensor (kølet version) 900-1200nm

DeBojiong FIS4 NIR-C Wavefront Sensor 900-1200Nmer designet til krævende infrarøde optiske applikationer. Det integrerer et højpræcisions-halvlederkølesystem på FIS4 nær-infrarød bølgefrontsensor. Dette stabiliserer aktivt kernetektortemperaturen under -10 ° C omgivende, hvilket undertrykker mørk strøm og termisk støj markant og opnå en ultrahøj målestabilitet på 2nm RMS. Sensoren dækker det 900–1200nm nær-infrarøde bånd og kan prale af en ultrahøj 512 × 512 rumlig opløsning og et bredt dynamisk interval på ≥260μM, hvilket muliggør klar analyse af bølgefrontforvrængning og fasefordeling af højeffektlasere, metasurface-enheder og silicon-baserede Semiconductors i de infront.

Bojiong FIIS4 NIR-C WaveFront -sensor900-1200nm Indledning

DeBojiong FIS4 Næsten infrarød bølgefrontsensor (kølet version) 900-1200NMEr vores virksomheds nye generation af optisk inspektionsudstyr med høj præcision med fremragende vibrationsmodstand og realtidsbølgefrontmålingsfunktioner. FIS4 NIR-C Wavefront-sensoren overholder det strenge ISO 9001 kvalitetsstyringssystem og er certificeret af China Institute of Metrology (NIM). Det leveres med et års garanti. FIS4 NIR-C-bølgefrontsensoren bruger et almindeligt interferometrisk optisk design og en realtidsbølgefrontrekonstruktionsalgoritme til at opnå måling med høj præcision uden faseforskydning, hvilket gør det velegnet til en række krævende videnskabelige forskning og industrielle anvendelser.

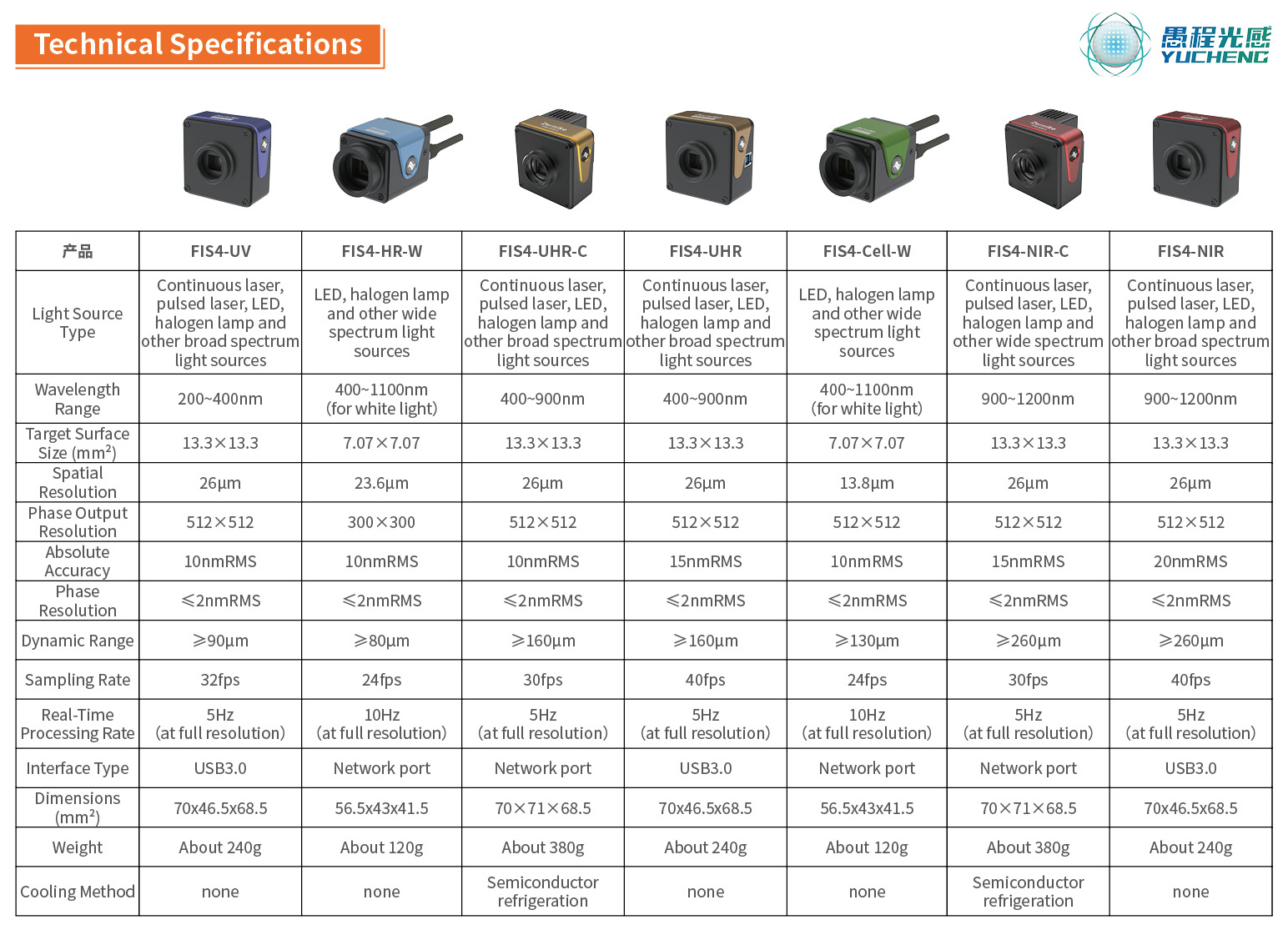

Bojiong FIIS4 NIR-C Wavefront Sensor 900-1200Nm Parameter (specifikation)

Bojiong FIIS4 NIR-C Wavefront Sensor 900-1200Nm Funktion og anvendelse

Siden 2006 har professor Yang Yongys team ved Zhejiang University med succes udviklet Wide-Spectrum FIS4-serien WaveFront-sensor, baseret på en fælles-path-interferometerstruktur og realtidsbølgefrontrekonstruktionsalgoritmer. Efter 17 års kontinuerlig forskning tilbyder dette produkt følgende centrale fordele:

· Fremragende vibrationsmodstand, ingen vibrationsisoleringsplatform kræves;

· Følsomhed på nanometerniveau, hvor bølgefrontmålingsfølsomheden når op til 2 nm RMS;

· Integreret enkeltoptisk sti-design, innovativt ved hjælp af en enkeltoptisk sti-struktur, ingen referenceoptisk sti nødvendig;

· Brugervenlig operation;

· Kompakt og bærbar, let at bære rundt, velegnet til forskellige integrationer på stedet og applikationer

DeFIS4 Næsten infrarød bølgefrontsensor (kølet version) 900-1200NMer designet til optisk inspektion og måling med høj præcision, egnet til industriel inspektion, videnskabelig forskning og forsvarsapplikationer. Med en høj opløsning på 512 × 512 (262.144) fasepunkter opnår sensoren højpræcisionsbølgefrontmåling på tværs af et bredt spektralt interval på 900–1200 nm og understøtter 3D-display i realtid med 10 billeder i sekundet i fuld opløsning. Typiske anvendelser inkluderer aberrationsanalyse af optisk system, optisk kalibrering, materiale internt gitterfordeling detektion, metasurface og metalens bølgefrontkarakterisering osv., Tilvejebringelse af pålidelige værktøjer til avanceret optisk måling.

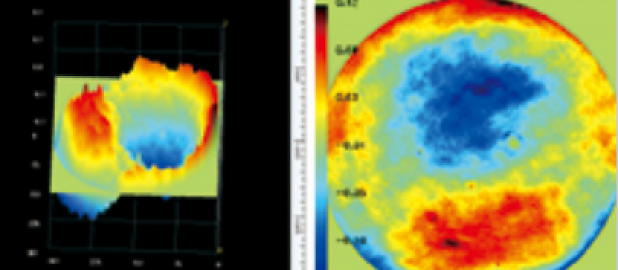

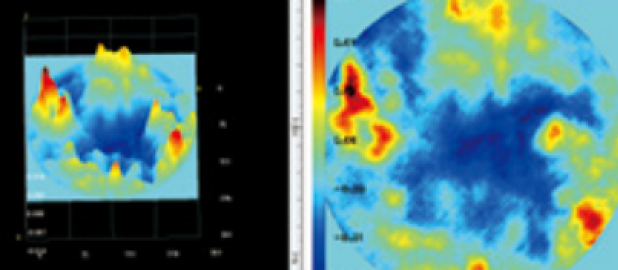

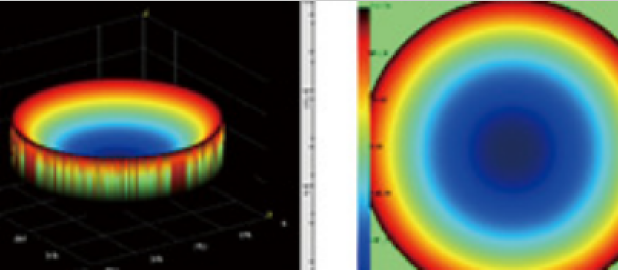

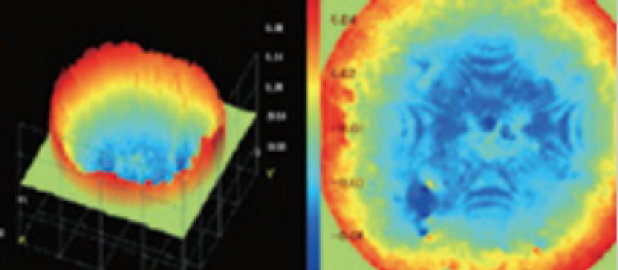

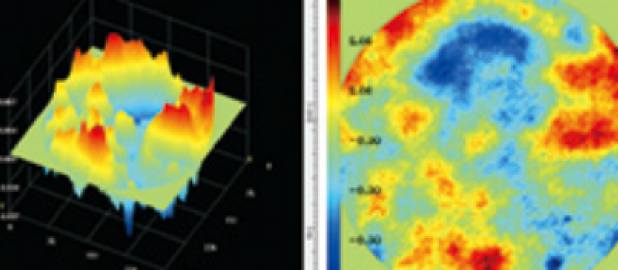

Bojiong FIIS4 NIR-C Wavefront Sensor 900-1200Nm  Anvendelse

Bojiong FIIS4 NIR-C Wavefront Sensor 900-1200Nm Detaljer

DeFIS4 Næsten infrarød bølgefrontsensor (kølet version) 900-1200NMAnvender patenteret tilfældig kodet fire-bølgediffraktionsteknologi til at udnytte en enkelt-sti lyskilde for at opnå selvinterference af den målte bølgefront, med interferens, der forekommer ved det bageste billedplan. Denne teknologi reducerer afhængigheden af ​​lyskildens sammenhæng markant, hvilket eliminerer behovet for en faseskifter og muliggør interferometri med høj præcision, når det kombineres med et standardafbildningssystem. Sammenlignet med traditionelle Hartmann-sensorer, der er baseret på mikrolenerarrays, overgår FIS4 NIR-C-bølgefront-sensoren traditionelle dobbeltstråle-interferometre, der tilbyder betydelige ydelsesfordele i flere områder: højere opløsningsfasepunkter, bredere driftsbåndtilpasningsevne og større dynamisk rækkevidde, alt sammen med overlegen omkostningsprestering, hvilket giver en relativ løsning til et bredt interval af præcisionsoptagelses- og større inspektionsanvendelser.

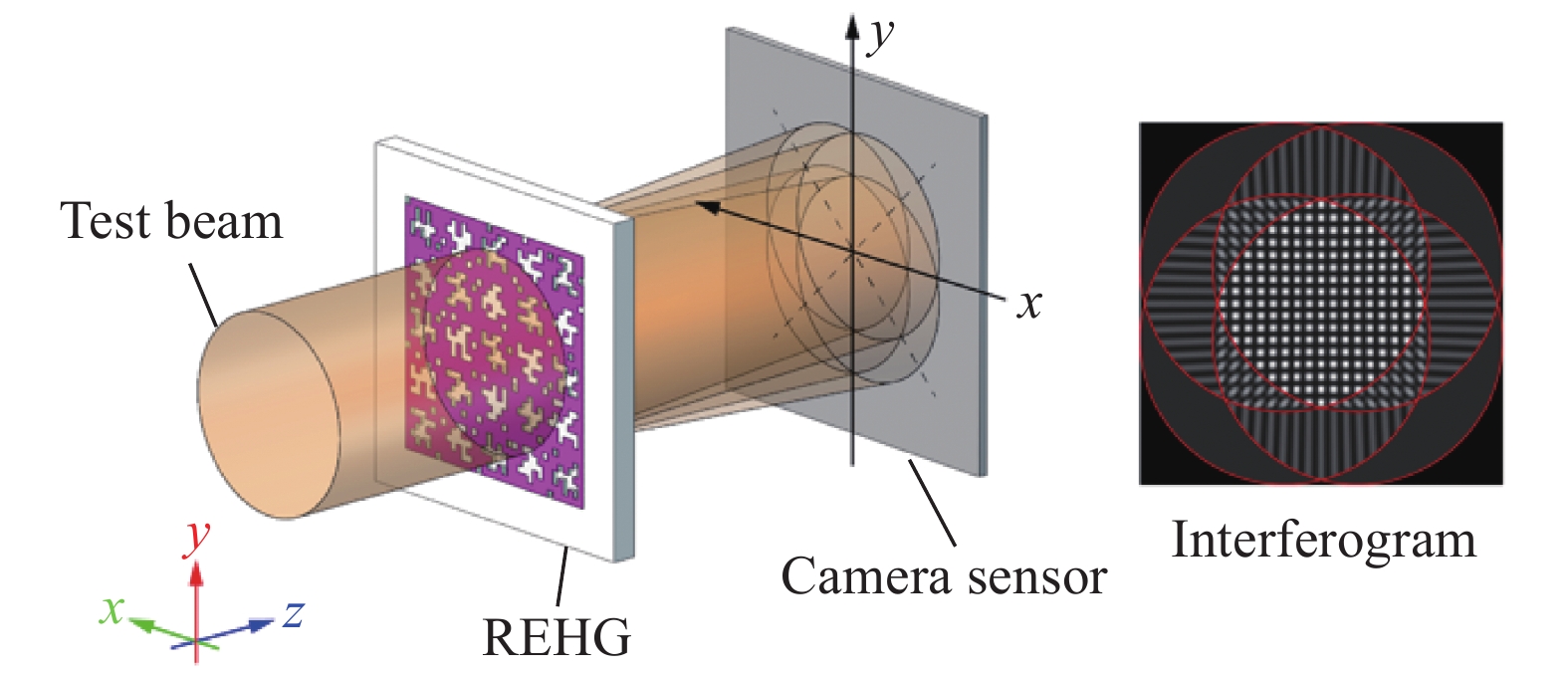

Fig.1.Fase Imaging Principle baseret på fire-bølge lateral forskydningsinterferens ved hjælp af tilfældigt kodet hybridgitter (Rehg)

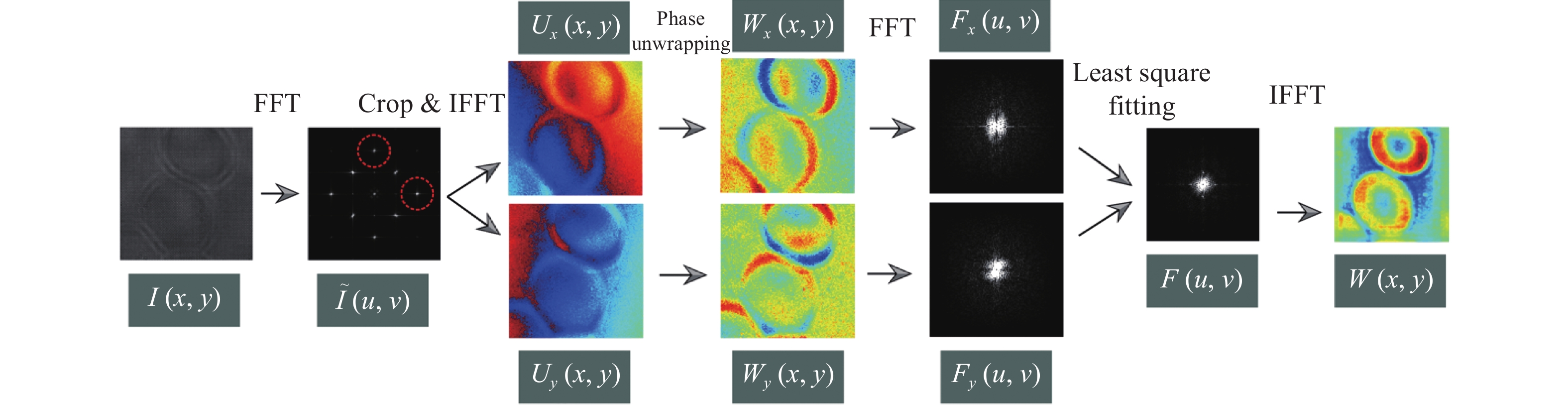

Fig.2.Least Square Wavefront Reconstruction fra fire-bølge lateral forskydning interferogram

DeFIS4 WAVEFRONT -sensorer et fremragende værktøj inden for videnskabelig forskning og industriel inspektion. Det kombinerer smart mange fordele såsom kompakthed, høj stabilitet, fremragende tidsmæssig opløsning og god systemkompatibilitet, hvilket gør det til et kerneværktøj inden for beslægtede felter.

Med hensyn til applikationer vidner dens udviklingshistorik vidne til dens stærke tilpasningsevne og skalerbarhed. OprindeligtFIS4 WAVEFRONT -sensorblev primært brugt til grundlæggende inspektionsopgaver i optiske workshops. For eksempel i kvalitetsanalysen af ​​optiske komponenter kan den nøjagtigt vurdere, om komponentkvaliteten opfylder standarderne ved at udnytte dens højpræcisionsdetektionsfunktioner. Ved laserstråle -diagnose kan den omhyggeligt analysere forskellige parametre for laserstrålen, hvilket giver et pålideligt grundlag for efterfølgende optimering og justering. I området med adaptiv optikkontrol spiller det endvidere også en central rolle, hvilket letter præcis optisk kontrol.

I dagFIS4 WAVEFRONT -sensorer blevet omfattende udvidet. Inden for biologisk mikroskopiafbildning gør det forskere i stand til at observere biologiske mikrostrukturer mere tydeligt. I nanopartikelsporing kan det netop spore bevægelsesbanen og andre nøgleoplysninger om nanopartikler. I måling af metasurface giver det nøjagtige måledata, hvilket letter dybdegående forskning. På forskellige felter, såsom termodynamisk karakterisering, demonstrerer den også en uundværlig værdi.

Set fra strukturelle egenskaber,FIS4 WAVEFRONT -sensorkan prale af et kompakt og udsøgt design, der gør det muligt at let integreres i eksisterende mikroskopsystemer og udvide sine applikationsscenarier markant. Derudover har den fremragende anti-vibrationsfunktioner, hvilket sikrer målenøjagtighed, selv i barske eksterne miljøer. Dette garanterer, at detektionsresultater ikke påvirkes af ekstern interferens, hvilket giver stabilitet og pålidelighed.

Det er værd at nævne, at billeddannelsesfunktionen for en enkelt eksponeringFIS4 WAVEFRONT -sensorer meget fordelagtig, især til optagelse af hurtige dynamiske processer. Inden for biomedicinsk forskning har det med denne funktion med succes opnået etiketfrit, højopløsnings-realtidsobservation af forskellige levende celler, såsom COS-7, HT1080, RPE, CHO, HEK og neuroner, hvilket giver et kraftfuldt observationsværktøj til biomedicinsk forskning.

Derudover understøtter denne sensor billeddannelse med høj kontrastfaseforsinkelse, som muliggør den klare visualisering af anisotrope strukturer, såsom kollagenfibre og cytoskeletoner, hvilket tilvejebringer et klart image-grundlag for dybdegående forskning på beslægtede biologiske strukturer. Endvidere er dens anvendelsesområde yderligere blevet udvidet til faseafbildning i røntgenstråle, midtinfrarød og lang-infrarøde bølgelængdebånd, hvilket demonstrerer betydelig værdi i analysen af ​​metasurfaces og to-dimensionelle materialer og effektivt driver forskningsfremskridt inden for disse grænsefelter.
