FIS4 Næsten infrarød bølgefrontsensor 900-1200nm

FIS4Næsten infrarød bølgefrontsensor 900-1200nm

DeBojiong FIS4NIR Wavefront Sensor 900-1200Nm er specifikt designet til præcisionsmåling i det 900-1700nm bølgelængdebånd. Den vedtager dybt optimeret fire-bølge lateral klipning interferometri-teknologi og en infrarød-forbedret detektionsmodul, hvilket opnå et ultrahøj rumlig opløsning på 512 × 512 og en fasefølsomhed på 2nm RMS inden for det næsten infrarøde spektrale interval. Sensoren har et stort dynamisk interval på ≥260μM, hvilket muliggør nøjagtig analyse af stærke afvigelser og stejle bølgefronter, mens den effektivt undertrykker laser -speckle -interferens. Udstyret med fuldbånd anti-reflekterende belægning og en almindelig sti-anti-vibrationsstruktur, kan den udføre stabile og meget gentagne målinger uden vibrationsisolering i scenarier såsom laserbehandling, optisk systemintegrationstest og halvledermetrologi, hvilket giver pålidelig datatestøtte til infrarød optisk design og fremstilling.

BojiongFIS4 Nir WaveFront Sensor 900-1200Nm Indledning

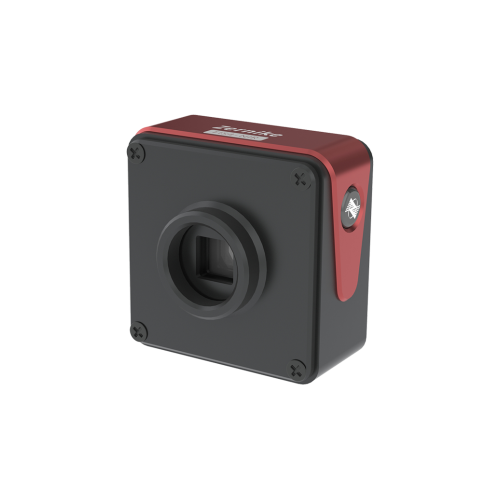

DeBojiong FIS4Næsten infrarød bølgefrontsensor 900-1200nm Er vores virksomheds nye generation af optisk inspektionsudstyr med høj præcision med fremragende vibrationsmodstand og realtidsbølgefrontmålingsfunktioner. DeFIS4Næsten infrarød bølgefrontsensor 900-1200nm til ISO 9001 kvalitetsstyringssystem og er certificeret af China Institute of Metrology (NIM). Det leveres med et års garanti. DeFIS4NIR Wavefront Sensor er plug-and-play, let at betjene og lav vedligeholdelse, hvilket effektivt forbedrer inspektionseffektiviteten og pålideligheden af ​​optiske systemer.

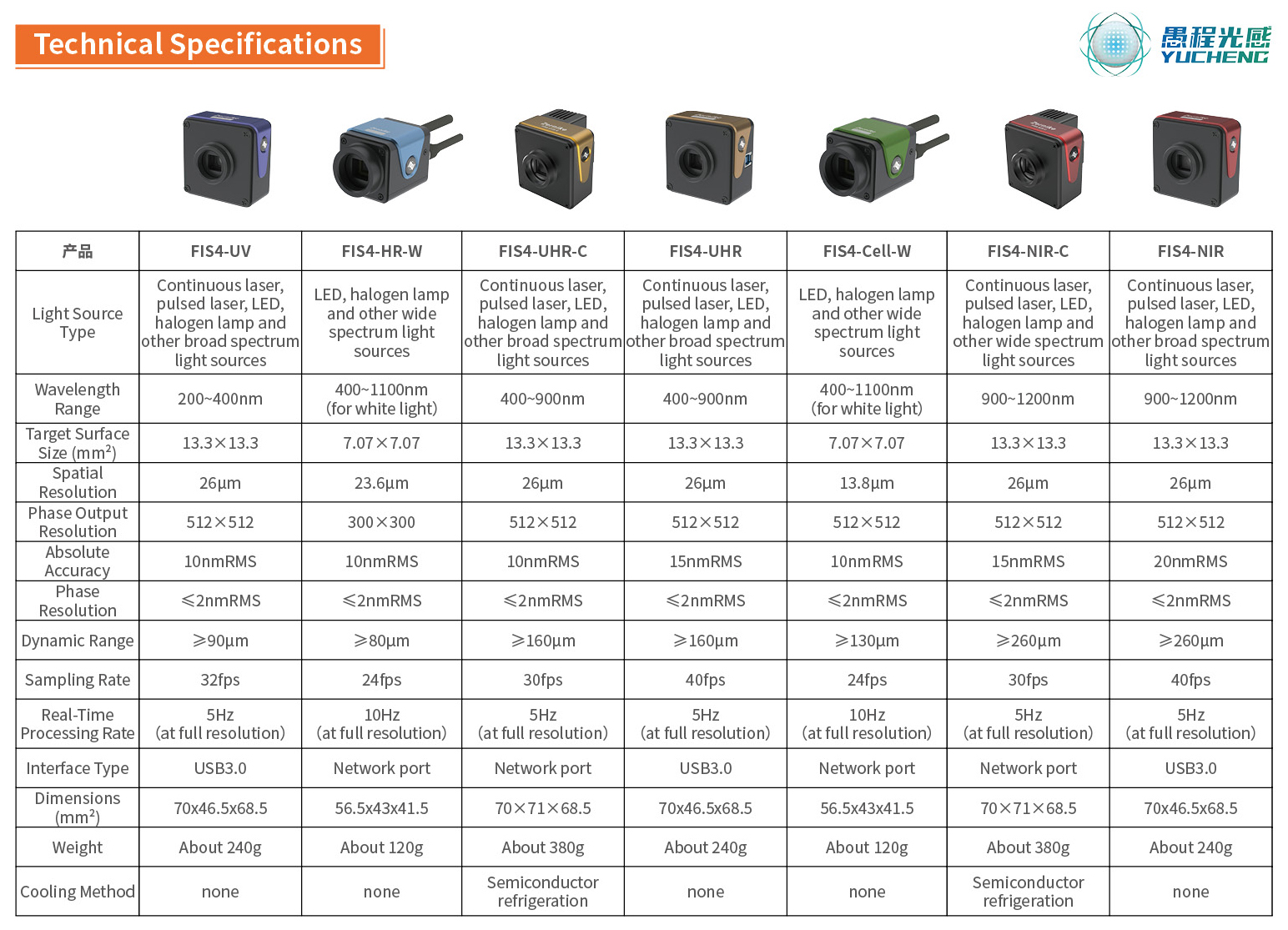

BojiongFIS4NIR Wavefront Sensor 900-1200Nm Parameter (specifikation)

BojiongFIS4NIR Wavefront Sensor 900-1200Nm Funktion og anvendelse

Siden 2006 har professor Yang Yongys team ved Zhejiang University med succes lanceret det bredspektrede FIS4 Series bølgefrontsensor Baseret på fælles-path-interferometri-design og realtidsbølgefrontrekonstruktionsalgoritmer efter 17 års dedikeret forskning og udvikling. Dette produkt har følgende fremragende funktioner:

· Stærk anti-vibration og vibrationsisoleringsfri: Real-time bølgefrontdetektion kan opnås i komplekse miljøer uden behov for en vibrationsisolationsplatform;

· Måling med høj følsomhed: Bølgefrontfølsomhed op til 2nm RMS, hvilket muliggør nøjagtig indfangning af små faseændringer;

· Enkelt optisk sti-plug-and-play: Original enkelt optisk sti-design uden referencelys, hvilket tillader øjeblikkelig brug ved magt og praktisk drift;

· Kompakt, let og bærbar: kun størrelsen på en knytnæve, der letter integration og feltbrug.

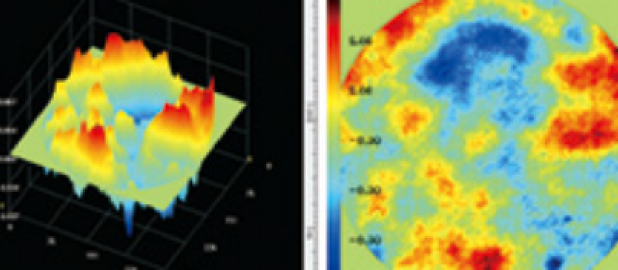

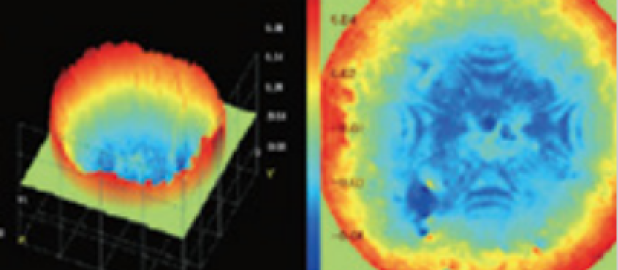

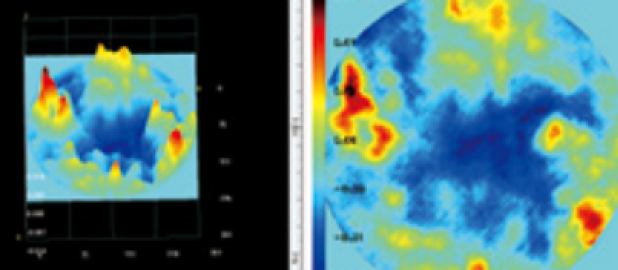

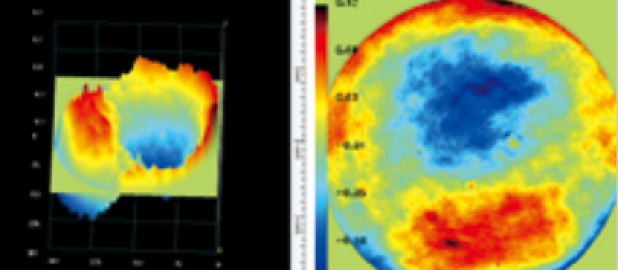

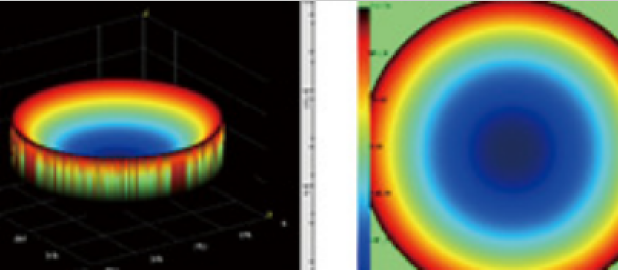

DeFIS4Næsten infrarød bølgefrontsensor 900-1200nmer designet til avanceret optisk metrologi inden for industriel inspektion, videnskabelig forskning og forsvarsapplikationer. Med en høj opløsning på 512 × 512 (262.144) fasepunkter, muliggør de højpræcisionsbølgefrontmålinger i området 900-1200 nm og understøtter realtids 3D-visning af resultater i fuld opløsning med 10 billeder pr. Sekund. De FIS4NIR Wavefront Sensor Kan bruges til afvigelsesmåling af optiske systemer, optisk systemkalibrering, måling af intern gitterfordeling af materialer, bølgefrontmåling af metasurfaces og metalenser osv.

Bojiong FIS4NIR Wavefront Sensor 900-1200Nm  Anvendelse

Bojiong FIS4NIR Wavefront Sensor 900-1200Nm Detaljer

De FIS4Næsten infrarød bølgefrontsensor 900-1200nmAnvender patenteret tilfældigt kodet fire-bølgediffraktionsteknologi og opnå selvinterference af den målte bølgefront ved hjælp af en enkelt lyssti. Interferens forekommer ved det bageste billedplan. Denne teknologi reducerer kravet om lyskilde-sammenhæng markant, hvilket eliminerer behovet for faseskiftere og muliggør højpræcisionsinterferometri-målinger med standard billeddannelsessystemer. Produktet giver fremragende vibrationsmodstand og ultrahøj stabilitet, hvilket muliggør nanometer-niveau bølgefrontmåling uden behov for en isolationsplatform. Sammenlignet med traditionelle Hartmann-sensorer, der er baseret på mikrolenerarrays, udmærker FIS4 nær-infrarød bølgefrontsensor 900-1200Nm sig i flere nøgleprestationsindikatorer: opløsning med højere fasepunkt, bredere driftsbåndtilpasningsevne og større dynamisk rækkevidde. Det tilbyder også overlegen omkostningsprestation, hvilket giver en pålidelig løsning til en lang række præcisionsoptiske inspektionsscenarier.

Fig.1.Fase Imaging Principle baseret på fire-bølge lateral forskydningsinterferens ved hjælp af tilfældigt kodet hybridgitter (Rehg)

Fig.2.Least Square Wavefront Reconstruction fra fire-bølge lateral forskydning interferogram

DeFIS4WaveFront -sensor er blevet et kraftfuldt og vidt brugt værktøj i videnskabelig forskning og industri på grund af dets fordele såsom kompakt struktur, stærk stabilitet, høj tidsmæssig opløsning og god kompatibilitet med eksisterende mikroskopisystemer. Oprindeligt blev denne sensor hovedsageligt brugt til detektionsopgaver i traditionelle optiske workshops, herunder evaluering af optisk komponentkvalitet, laserstråleanalyse og adaptiv optisk systemkorrektion. Efterfølgende er dens applikationsscenarier gradvist udvidet til flere avancerede felter, såsom biomedicinsk billeddannelse, nanopartikelpositionering, metasurface-karakterisering og temperaturgradientmåling.

Det kompakte mekaniske design afFIS4WaveFront -sensor Gør det muligt at integrere det let i forskellige eksisterende mikroskopiplatforme, mens dens fremragende robusthed sikrer, at høj interferometrisk målingsnøjagtighed stadig kan opretholdes, selv i stærke vibrationsmiljøer. I biomedicinsk forskning har FIS4 med succes opnået etiketfrit, høj opløsning, realtidsafbildning af forskellige levende celler, såsom COS-7, HT1080, RPE, CHO, HEK-celler og neuroner, hvilket giver et vigtigt værktøj til celledynamikforskning.

DerudoverFIS4WaveFront -sensor er også vidt brugt i fasehæmningafbildning, der afslører anisotropiske biologiske væv og subcellulære strukturer, såsom kollagenfibre og cytoskeletter, gennem billeder med høj kontrast. Denne teknologi udvides yderligere til faseafbildning i røntgenbillede, midtbølge-infrarød (MWIR) og langbølgede infrarøde (LWIR) bånd, der viser dets brede potentiale i tværfaglige anvendelser. RECIFENT er FIS4 også blevet vidt brugt inden for karakteriseringsundersøgelser af metasurflader og to-dimensionelle materialer, hvilket fuldt ud demonstrerer dets praktiske værdi og udsigter inden for områderne af moderne optik og materiale.
