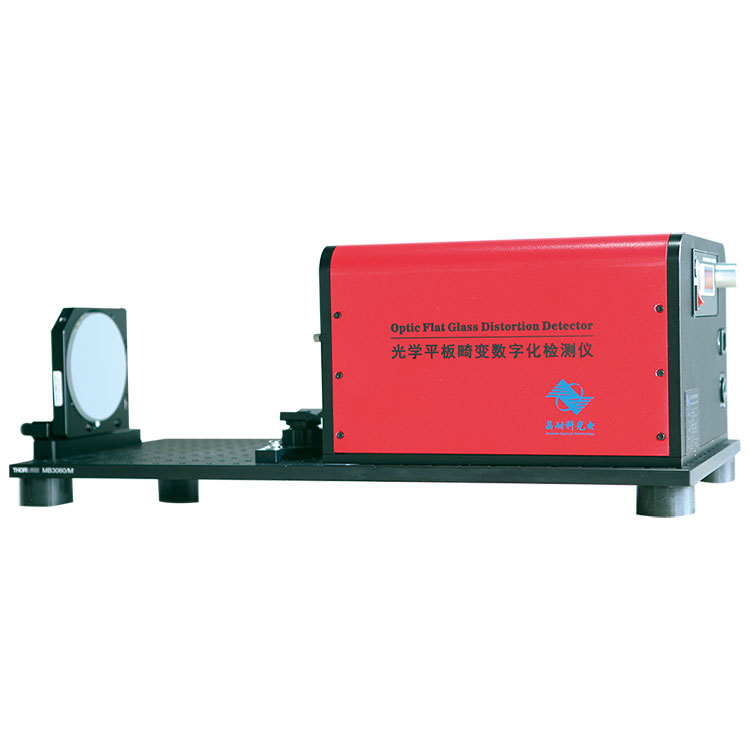

Det kan måle små vinduesstykker og gør det lettere at udskifte testprøverne. Flat Panel Window Distortion Detector har et fire-bølgefront tværgående forskydningsoptisk fællesvejsinterferometer med en variabel forskydningshastighed. Interferometersystemet har en kompakt struktur og stabile interferenskanter. Systemet bruger selvforstyrrende bølgefrontteknologi til at detektere forvrængning i parallelle planer og transmitterede bølgefronter, hvilket gør det særligt velegnet til kvalitetsinspektion på stedet på værkstedet. Udstyret tilbyder et højt omkostnings-ydelsesforhold.
|
Produktnavn |
Fladskærmsvinduesforvrængningsdetektor |
|
Detekterbar prøveblænde (mm) |
Op til 100, der er to udskiftelige blændestørrelser på 40 og 100 |
|
CCD pixels |
2048*2048 |
|
Bølgelængde (nm) |
633±10 |
|
Dynamisk område (um) |
100 |
|
Præcision PV værdi (λ) |
Bedre end 1/10 bølgelængde |
|
RMS måling repeterbarhed (λ) |
1/1000 bølgelængde |
|
Følsomhed (nm) |
2 |
|
Realtidsvisnings billedhastighed (Hz) |
15 |
|
Systemet er udstyret med tilfældigt udstyr |
Billedbehandlingscomputer |
|
Behandlingssoftware |
Softwaren "Industrial Window Component Distortion Detection Instrument" kan vise output-bølgefrontværdier i realtid såsom PV-værdi, RMS-værdi og POWER-værdi |
|
Overordnede dimensioner (inklusive prøvetrin) (mm) |
600 (længde) x 300 (bredde) x 180 (højde) |
|
Samlet vægt (KG) |
30 |
◆Fælles vej selvinterferens - intet referenceplan påkrævet
◆ God vibrationsmodstand, intet behov for isoleringsplatforme, kan anvendes til test i almindelige værkstedsmiljøer
◆God realtidsydelse, i stand til at opnå dynamisk detektering af snesevis af billeder
◆ God omkostningseffektivitet, enkel justering og kompakt struktur
BOJIONG Flat Panel Window Distortion Detector blev sammenlignet med resultaterne opnået fra ZYGO GPI-interferometeret, som i øjeblikket er almindeligt anvendt internationalt. Gennemsnitsværdierne for PV, RMS og POWER for den samme komponent blev beregnet efter at være blevet målt separat i to enheder, og resultaterne var konsistente. Udstyret er påført værkstedet.
◆Detektering af forvrængning af fladt glas i smartphones og high-definition overvågningsvinduer
◆Strålekvalitetsdetektion og transient bølgefrontdetektion
◆Kan bruges til højpræcisionsdetektion af optisk systembilledkvalitet
◆Biokvantitativ fasemikroskopi billeddannelse
◆Optiske fladpanelkomponenter, safirsubstrater, præcisionsmetaloverflader og andre overfladeformer samt transmissionsbølgefrontdetektion
◆Detektering af adaptiv optisk bølgefrontføling og andre aspekter
|
Transmissionsbølgefrontdetektionsresultater af safirkomponenter |
|
Overfladeformdetektion af optiske komponenter |
BOJIONG udviklede fladskærmsvinduesforvrængningsdetektoren baseret på den principielle fordel ved fælles vej-selvinterferens fra FIS4 fire-bølge interferometrisk sensor. Denne enhed kan udføre realtidsdetektering af overfladeformen af plane optiske elementer inden for en 100 mm blænde. Strålen, der bærer overfladeforminformationen for det målte element, diffrakterer gennem et specielt kodet gitter, deler bølgefronten vandret i fire og danner et todimensionalt interferensmønster med fire bølgefronter med fælles bane. Ved at demodulere den todimensionelle interferens opnås elementets overfladeforminformation.
◆Samtidig understøtter softwaren eksport af rådata af måleresultater, giver kvantitativ detektionsdataunderstøttelse til forskellige undersøgelser og gør det lettere for brugere at udføre dataanalyse og forskning i fremtiden.
◆ Udstyret med softwaren "Flat Panel Window Distortion Detector" kan den vise og udsende 3D-billeder i realtid af det målte optiske elementplan, output PV-værdier, RMS-værdier og POWER-værdier af den målte overflade.
