Transient Aerodynamisk Flow-field Analyzer

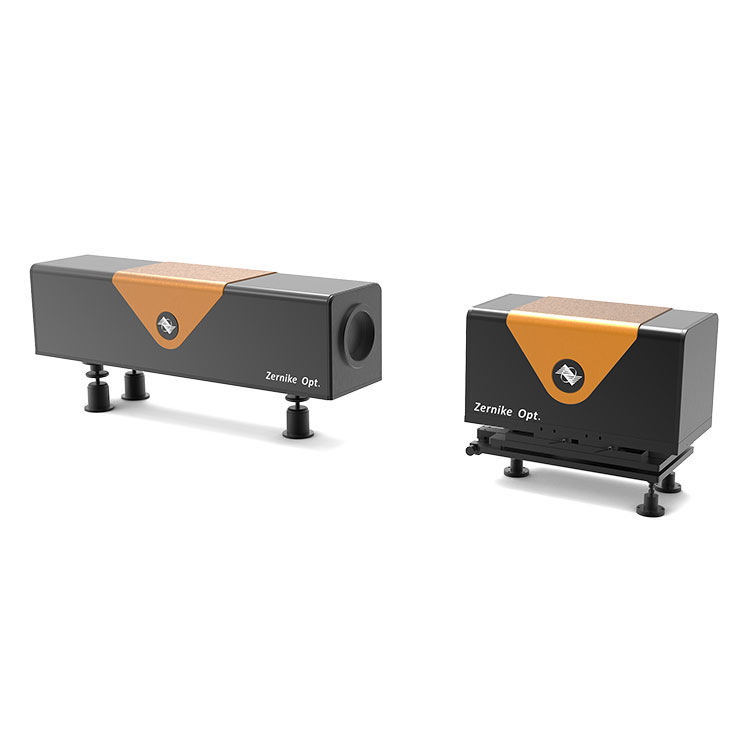

Transient Aerodynamic Flow-field Analyzer, der er udstyret med et ultrahøjhastighedskamera, giver stærk støtte til vindtunneltestning, flowfeltsimulering og forbedring af flysikkerheden og flyveeffektiviteten. BOJIONG har udviklet en ekstern fire-bølge interferenssensor med uafhængige intellektuelle ejendomsrettigheder (model: FIS4-EX1), som bruger et 4f-billeddannelsessystem til at afbilde det kodede gitter på brugerens dedikerede kamera gennem ekstern adgang, og derved opnå mere præcise målinger.

Varespecifikation:

Funktion af BOJIONG Transient Aerodynamisk Flow-field Analyzer

【Anti-interferens】

Det aeroptisk forvrængede bølgefrontmålesystem til højhastighedsflow rundt om flowfeltet bruger en moderne fælles vej med rumlig fasemodulation Shear interferens-system, hvis lineære bærer effektivt kan kontrollere den eksterne miljøinterferens

【Digital detektion med høj opløsning og stor forvrængning】

CCD-billedopsamlingssystem udstyret med høj opløsning (1280×1024 pixels), højhastighedsdatatransmission for at opnå digital detektering i høj opløsning, høj opløsning - høj lineær bærebølge - registrering af stor forvrængning. En højhastighedsbølgefrontdiagnosepakke med videnskabelige og rige måleresultater leveres.

【Højhastighedssignalindsamling】

Med en nær-infrarød DPSS-laser, der kan tilpasse sig både transiente og integrale tilstande med kontinuerlig og pulseret, kan højhastighedssignalopsamling realiseres med en maksimal billedhastighed på ikke mindre end 450Hz. Et eksternt synkront signalopsamlingssystem er udviklet og udstyret til at fuldføre den synkrone indsamling af signal mellem det variable målflowfelt og højhastighedsmåldetektoren.

 Anvendelse af BOJIONG Transient Aerodynamisk Flow-field Analyzer

Denne BOJIONG Transient Aerodynamisk Flow-field-analysator, der er egnet til prøvetagning af kameraer med forskellige specielle krav, forskellige fluorescensbilleddannelser i det biologiske område og inden for højhastighedsbilledoptagelse, stribekameraer og forskellige højhastighedskameraer vil blive brugt.

BOJIONG Transient Aerodynamisk Flow-field Analyzer detaljer

Professionelt softwaremodul

◆  Venlig softwaregrænseflade inklusive 3D-topografivisning, visning af konturkort, PV, RMS, POW og anden numerisk visning

◆ Realtids dynamisk optagelsesdisplay, let at dynamisk observere 3D-bølgeformændringer

◆Det kan måle højdeværdikurven og beregne områdets ruhed og andre numeriske parametre ved at trække i ledningen

◆Måleområdet kan frit vælges rundt og firkantet og kan frit justeres efter valg

BOJIONG Transient Aerodynamisk Flow-field Analyzer udviklet af et team af professorer fra Zhejiang University og Nanyang Technological University of Singapore, med indenlandsk patenteret teknologi, kombinerer den diffraktion og interferens for at opnå en fælles fire-bølge tværgående forskydningsinterferens med overlegen detektionsfølsomhed og anti -vibrationsydelse, og kan realisere real-time og højhastigheds dynamisk interferometri uden vibrationsisolering. Realtidsmålingen viser en billedhastighed på mere end 10 billeder. Samtidig har FIS4-sensoren en ultrahøj faseopløsning på 512×512 (260.000 fasepunkter), målebåndet dækker 200nm~15μm, målefølsomheden når 2nm, og målingens repeterbarhed er bedre end 1/1000λ ( RMS). Det kan bruges til laserstrålekvalitetsanalyse, plasmaflowfeltdetektion, realtidsmåling af højhastighedsflowfeltfordeling, billedkvalitetsevaluering af optisk system, mikroskopisk profilmåling og kvantitativ fasebilleddannelse af biologiske celler.
