Lodret fire-bølge dynamisk interferometer

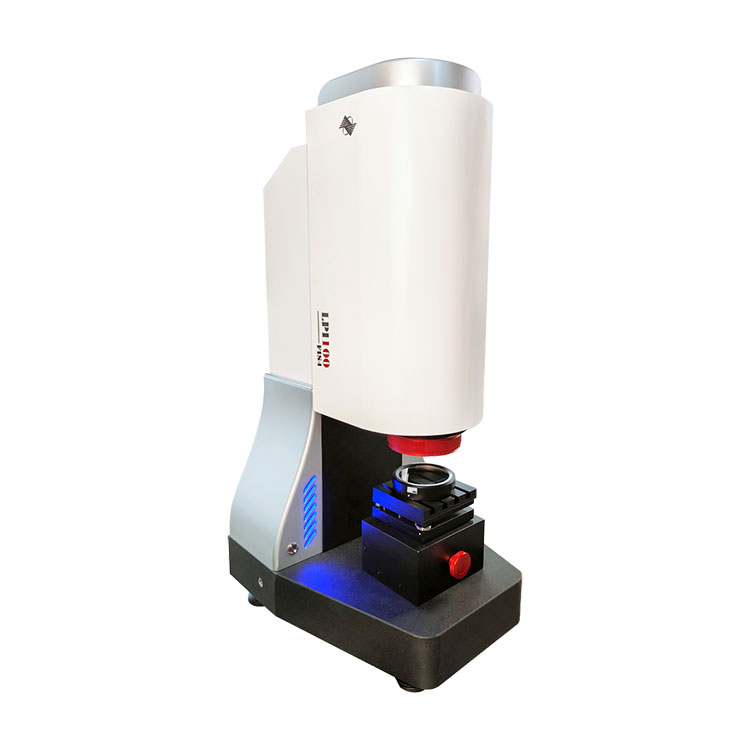

Det vertikale 4-bølge dynamiske interferometer LPI-100, der er i stand til dynamiske målinger i realtid med en hastighed på op til 15 billeder i sekundet, opnår nøjagtigt overfladeforminformationen af ​​plane optiske elementer inden for en 100 mm blænde gennem fire-bølge common path shearing teknologi og interferensmønsterdemodulation. Interferometeret er brugervenligt, hurtigt at installere, pålideligt i drift og meget præcist i måling. Det giver pålidelig dataunderstøttelse til optiske behandlingsvirksomheder, akademiske institutioner, metrologiafdelinger, forskere i videnskabelige organisationer og fagfolk, der skriver videnskabelige artikler, hvilket gør det til et uvurderligt værktøj i deres arbejde.

Varespecifikation

Funktion af BOJIONG vertikalt fire-bølge dynamisk interferometer

◆Op til 15 billeder med dynamisk realtidsmåling

◆2nm RMS Høj faseopløsning

◆ Super høj opløsning på 262144 fasepunkter

◆Baseret på princippet om fælles kanal selvinterferens, har udstyret ikke brug for et referencespejl og har en stærk modstandsevne Interferens, i det almindelige fabriksmiljø kan også opnå nøjagtig detektion af flad overflade

◆ Kan realisere dynamisk detektion i realtid, kan opnå 15 billeder/sekund dynamisk detektion

◆Med uafhængige intellektuelle ejendomsrettigheder, omkostningseffektiv, enkel justering, kompakt struktur

 Anvendelse af BOJIONG vertikalt fire-bølge dynamisk interferometer

Dette BOJIONG vertikale fire-bølge dynamiske interferometer udstyret med FIS4 fire-bølge interferometriske sensorer, denne enhed er i stand til nøjagtigt at detektere formen af ​​standard plane spejle. Det medfølgende softwarebehandlingssystem udsender PV-, RMS- og POWER-værdierne for overfladen af ​​den testede komponent.

BOJIONG Lodret fire-bølge dynamisk interferometer detaljer

BOJIONG Planar Fire-wave Dynamic Interferometer overordnet layoutdiagram

BOJIONG vertikale fire-bølge dynamiske interferometer er sammensat af flere nøglefunktionelle moduler, herunder et belysningslyskildemodul, et sekundært stråleudvidelsesmodul, et bæremodul, et punktfokuseringsmodul til prøvejustering og et interferometrisk sensormodul til at detektere overfladen form af prøver.

Systemets lyskildemodul anvender en helium-neon gaslaser med en central bølgelængde på 632,8 nm, hvilket giver en præcis og stabil lyskilde til interferometeret.

Det sekundære stråleudvidelsesmodul er designet til at øge strålediameteren til 100 mm, hvilket sikrer kompatibilitet med optiske komponenter med stor diameter, der kræver inspektion.

Scenesektionen tjener som platform for at placere forskellige plane optiske komponenter under test, såsom flade krystaller, enkeltkastskiver, vindueschips og plane reflektorer. Scenen er udstyret med X- og Y-aksehåndhjul til præcis kontrol af prøvens position, hvilket sikrer, at den lysplet, der udsendes af udstyret, fuldt ud dækker overfladen af ​​prøven. Derudover er to justeringsknapper integreret i scenen for at finjustere prøvens hældning og justere testplanet vinkelret på den optiske akse.

Billedsystemet har en opsætning med to kameraer. Det ene kamera er et optisk billedkamera, der danner punktfokuseringsmodulet, der hjælper med at justere prøven. Ved at observere realtidspositionen af ​​prøvens retursted, kan prøven justeres for at sikre målingens nøjagtighed. Den anden kameravej er udstyret med FIS4 fire-bølge interferometrisk sensor, som udgør det interferometriske sensormodul til at detektere prøvens overfladeform. Ved at fange fællesvejs interferometriske frynser giver den tredimensionel feedback i realtid på testprøvens overfladetopografi. Det dobbelte kamerasystem er i stand til at fungere samtidig, hvilket øger effektiviteten og nøjagtigheden af ​​måleprocessen.

Professionelt softwaremodul

◆Enheden er udstyret med specialiseret software designet til "Vertical Four-wave Dynamic Interferometer", som kan vise og udsende 3D-billeder i realtid af det målte optiske elements overflade samt levere PV-, RMS- og POWER-værdier for målt overflade.

◆Derudover har softwaren mulighed for at eksportere rå måledata, der tilbyder afgørende kvantitativ analyseunderstøttelse til en række forskellige forskningsbestræbelser og gør det nemt for brugere at udføre efterfølgende dataanalyse og forskningsarbejde.
