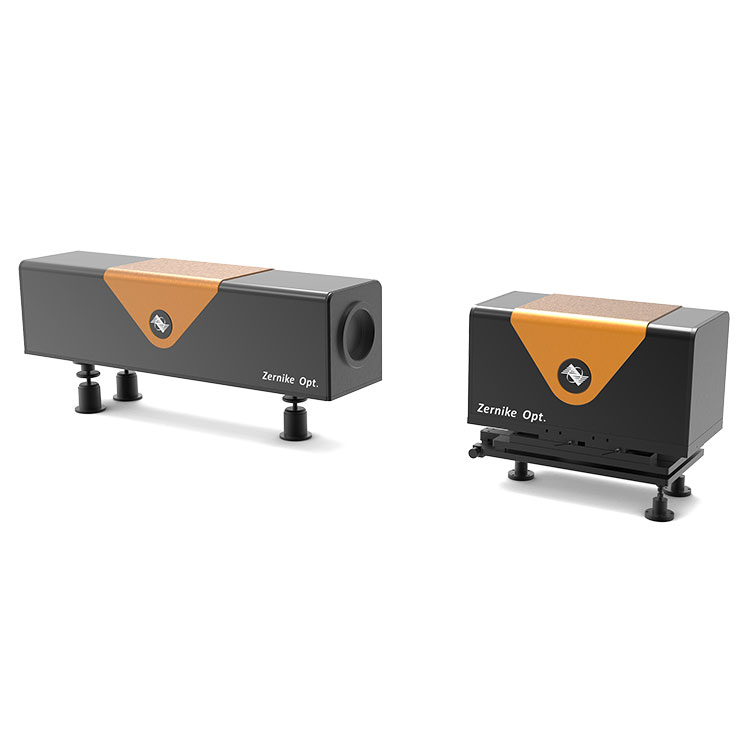

Transient Flow-field Interferometer

Lanceringen af BOJIONG Transient Flow-field Interferometer giver stærk teknisk support til undersøgelse af fysiske fænomener, optimering af flydesign, simulering og forudsigelse, forbedring af sikkerhed og pålidelighed og forbedring af flyveeffektivitet. Den er velegnet til en række forskellige prøvetagningskameraer med særlige behov, fluorescensbilledteknologi inden for biologi og stribekameraer og forskellige højhastighedskameraer inden for højhastighedsbilledoptagelse.

Derudover projicerer vores uafhængigt udviklede eksterne fire-bølge interferenssensor (FIS4 External In, FIS4-EX1) det kodede gitter på brugerens dedikerede kamera gennem et 4f-billeddannelsessystem, hvilket opnår ekstern adgangsfleksibilitet og effektivitet. Dette innovative design udvider yderligere anvendelsesområdet for Transient Flow-field Interferometer, hvilket gør det til et uundværligt højpræcisionsmåleværktøj inden for videnskabelig forskning og industrielle områder.

Varespecifikation

Funktion af BOJIONG Transient Flow-field Interferometer

【Anti-interferens】

Det højhastigheds-flowfelt optiske aberrationsbølgefrontmålingssystem anvender et moderne common-path rumlig fasemodulationsforskydningsinterferenssystem, hvis lineære bærer effektivt undertrykker ekstern miljøinterferens.

【Digital detektering med høj opløsning og stor forvrængning】

CCD-billedopsamlingssystemet har en opløsning på op til 1280×1024 pixels, hvilket opnår præcis digital detektering gennem højhastighedsdatatransmission, velegnet til detektering af høj opløsning, høj-lineær bærebølge og stor forvrængning. Systemet giver videnskabelige og detaljerede højhastigheds-bølgefrontdiagnoseresultater.

【Højhastighedssignalindsamling】

Udstyret med en nær-infrarød DPSS-laser, der kan fungere kontinuerligt eller i pulstilstand under transiente og integrerede tilstande, hvilket opnår højhastighedssignalopsamling med en maksimal billedhastighed på ikke mindre end 450Hz. Udviklet og udstyret med et eksternt synkront signalopsamlingssystem for at sikre synkron indsamling af signaler mellem feltmålet med variabel flow og højhastighedsdetektoren.

 Anvendelse af BOJIONG Transient Flow-field Interferometer

Dette BOJIONGTransient Flow-field Interferometer Velegnet til prøvetagning af kameraer med forskellige specielle krav, forskellige fluorescensbilleddannelsesteknikker inden for biologi og inden for højhastighedsbilledopsamling, bruges stribekameraer og forskellige højhastighedskameraer almindeligvis.

BOJIONG Transient Flow-field Interferometer detaljer

Professionelt softwaremodul

◆ Venlig softwaregrænseflade inklusive 3D-topografivisning, konturkortvisning, PV, RMS, POW og anden numerisk visning

◆ Realtids dynamisk optagelsesdisplay, let at dynamisk observere 3D-bølgeformændringer

◆Måleområdet kan frit vælges rundt og firkantet og kan frit justeres efter valg

◆Det kan måle højdeværdikurven og beregne områdets ruhed og andre numeriske parametre ved at trække i ledningen

BOJIONG Transient Flow-field Interferometer udviklet af et team af professorer fra Zhejiang University og Nanyang Technological University i Singapore, denne teknologi er patenteret i Kina og bruger principperne om diffraktion og interferens til at opnå avanceret fire-bølge lateral shear interferometri. Den kan prale af fremragende detektionsfølsomhed og anti-vibrationsydelse, hvilket giver mulighed for dynamiske interferometriske målinger i realtid og høj hastighed uden behov for vibrationsisolering, med en billedhastighed på over 10 billeder i sekundet.

FIS4-sensoren er kendt for sin ultrahøje faseopløsning på 512×512 (når 260.000 fasepunkter). Den har et bredt måleområde, fra 200 nanometer til 15 mikrometer, med en målefølsomhed på op til 2 nanometer og en målingsrepeterbarhed bedre end 1/1000λ (RMS). Disse funktioner gør FIS4-sensoren bredt anvendelig inden for forskellige områder, herunder laserstrålekvalitetsanalyse, plasmaflowfeltdetektion, realtidsovervågning af højhastighedsflowfeltfordeling, billedkvalitetsvurdering af optiske systemer, mikroskopisk profilmåling og kvantitativ fasebilleddannelse af biologiske celler.
