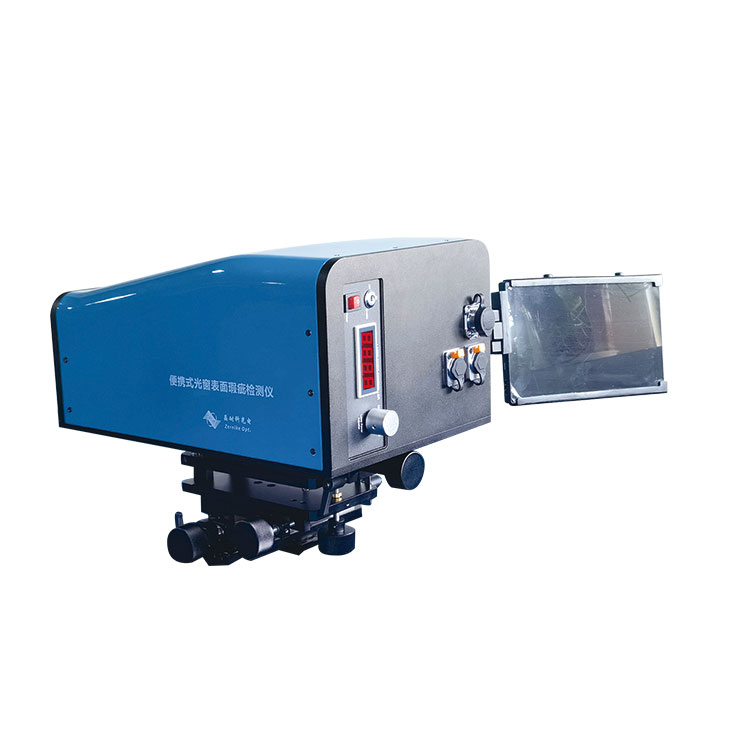

Bærbar 3D mikromorfologidetektor

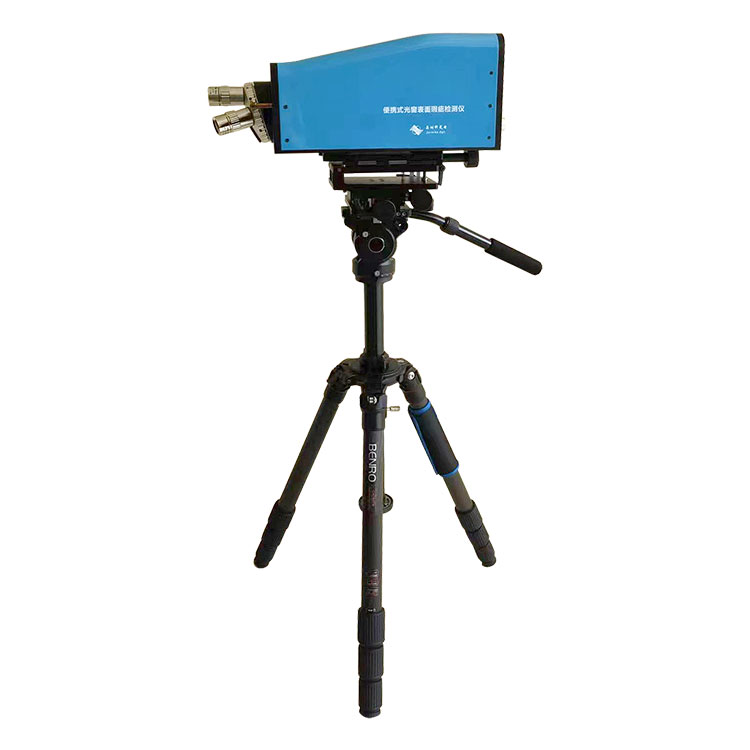

BOJIONGs bærbare 3D-mikromorfologidetektor har et bærbart stativdesign, der giver mulighed for hurtig opsætning og justering både indendørs og udendørs. Den kan opnå grov- og finjusteringer på 120° i stigning og 360° i rotation, hvilket sikrer en bred vifte af applikationer og højpræcisionsdetektion. Forskydningsdifferensinterferometriteknologien gør det muligt for systemet at have et større dynamisk detektionsområde, velegnet til et bredere spektrum af applikationer.

BOJIONG Bærbar 3D-mikromorfologidetektorspecifikation

Funktion af BOJIONG bærbar 3D mikromorfologidetektor

◆Ingen referenceoverflade, god vibrationsmodstand

◆ Afprøvning af applikationsapplikationer udenfor og på stedet

◆ Flervinklet grovjustering og finjustering for at sikre et stort udvalg af højpræcisionsdetektion

◆Multi-objektiv linseskift, stort synsfelt, høj opløsning

◆ Høje omkostninger ydeevne, kompakt struktur, enkel betjening

◆ Kraftfuld digital bølgefront rekonstruktion billedbehandling softwarepakke

Anvendelse af BOJIONG bærbar 3D mikromorfologidetektor

BOJIONG bærbare 3D mikromorfologidetektor er designet til omhyggelig opsætning, justering og kvalitetssikring af lysvinduer. Det er et alsidigt instrument til optisk komponentevaluering med høj præcision, der tilbyder:

Avanceret detektering af overfladedefektdimensioner, afgørende for at opretholde integriteten og ydeevnen af ​​forskellige højpræcisionsoptiske elementer.

En omfattende vurdering af komponentoverfladeruhed kombineret med visualisering af prøvens tredimensionelle mikromorfologi, hvilket understøtter avanceret materiale- og overfladeanalyse.

Det robuste common-path interferometriske system sikrer pålidelig drift med fleksibiliteten til at udføre online prøvedetektion, når den er monteret på et stativ, velegnet til forskellige miljøer.

Det fungerer som et 3D metallurgisk mikroskop, der leverer detaljeret overflademikromønsterbillede og analyse for en bred vifte af præcisionsmaterialer og -komponenter, der fanger væsentlige kontur- og billeddata.

BOJIONG Bærbar 3D-mikromorfologidetektor detaljer

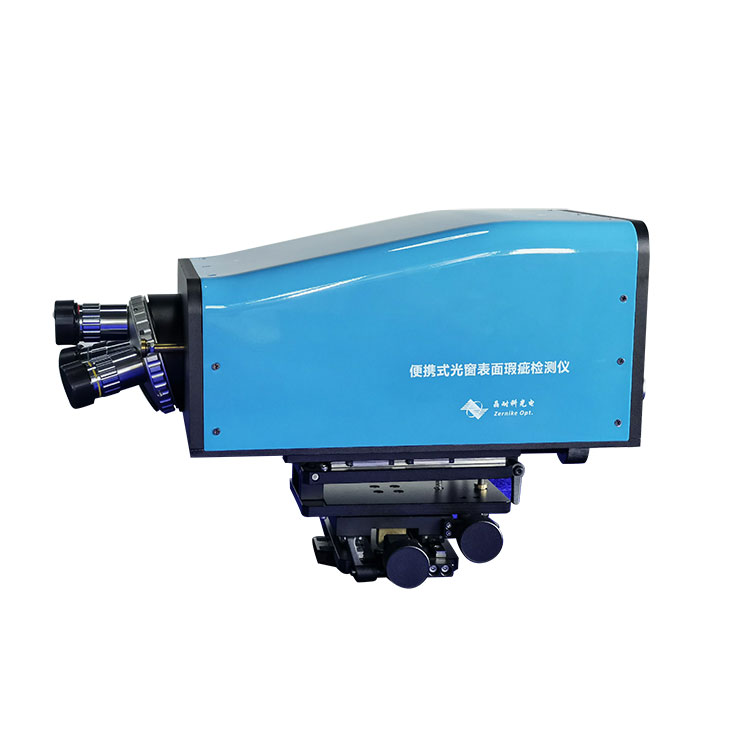

I BOJIONG Portable 3D Micro-morphology Detector-inspektion er dette inspektionssystem udstyret med en avanceret dobbeltkamera-billedteknologi. En mikroskopisk linse med høj opløsning er specielt designet til at identificere ridsedefekter på overfladen af ​​optiske komponenter og til at udføre præcise målinger af bredde, dybde og overfladeruhed. Billedkameraet har et bredt synsfelt, hvilket muliggør hurtig identifikation og måling af bredden af ​​overfladedefekter. I mellemtiden er en højpræcision digital bølgefront interferometrisk sensor i stand til nøjagtigt at analysere dybden af ​​ridser i tre dimensioner. Systemet byder også på 3D-guidejustering langs XYZ-akserne, såvel som pitch- og krøjejusteringsmuligheder, hvilket sikrer præcis justering af målet med udstyrets detektionsoptiske akse. Desuden er systemet designet til at blive monteret på et stativ for at rumme forskellige detekteringsmål, herunder lysvinduer med stor åbning og store optiske elementer, og kan justeres til inspektion i enhver retning. Den anvendte common-path interferometriske teknologi giver fremragende vibrationsmodstand og ekstern interferensimmunitet, hvilket gør den særligt velegnet til præcis måling og detektion i miljøer som f.eks. værksteder og udendørs. Overfladeformdetektionsinterferometeret og mikrostrukturdetektionsprofilometeret udviklet af vores virksomhed ved hjælp af denne interferometriske sensor er med succes blevet anvendt på forskellige områder med en detektionsnøjagtighed, der kan sammenlignes med Zygo-interferometre.
