FIS4 Ultra-høj opløsning Bølgefrontsensor 400-900NM

FIS4 Ultra-høj opløsning Bølgefrontsensor 400-900NM

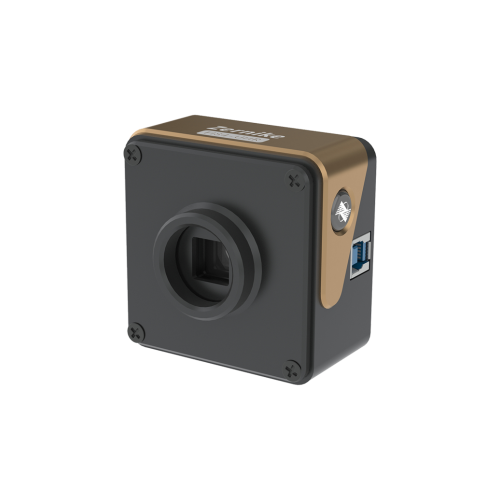

Bojiong FIS4 Ultra-høj opløsning Bølgefrontsensor 400-900NM bruger innovativ fire-bølgee lateral forskydning interferometri -teknologi. Med en ultrahøj densitet på 512 × 512 (over 260.000) fasedetektionspunkter opnår det nanometerniveau bølgefrontopløsning. De WaveFront -sensor Opretholder 2nm RMS -målingsnøjagtighed i standardmiljøer uden vibrationsisolering og udsender en fuld pakke med optiske specifikationer, herunder Zernike -koefficienter, PSF og MTF, i fuld opløsning med 5 billeder i sekundet. Udnyttelse af en indenlandsk produceret tilfældigt kodet gitter og adaptiv løsningsalgoritme fungerer det stabilt i komplekse industrielle miljøer, herunder dem, der er karakteriseret ved vibration og temperatursvingninger. Det giver en meget pålidelig bølgefrontmålingsløsning til fremstilling af ultra-præcision, optoelektronisk systemsamling og banebrydende videnskabelig forskning.

BojiongFIS4 Ultra-høj opløsning Bølgefrontsensor 400-900NM Indledning

DeFIS4 Ultra-høj opløsning Bølgefrontsensor 400-900NM er vores virksomheds næste generations flagskibs optiske måleinstrument. Det gælder ISO 9001 -certificering af kvalitetsstyringssystem og kan spores til China National Institute of Metrology (NIM). Det kommer med enen-år garanti. Denne sensor anvender et proprietært Common-Path Interferometer Optical System og Real-Time Wavefront Solution Architecture, der eliminerer behovet for faseskift eller referencespejle. Det kan opnå stabile 512 × 512 ultrahøj opløsningsbølgefrontmålinger, selv i miljøer med høj vibration.

Med sin 2 nm RMS ultrahøj præcision, ≥160 μm bred dynamisk rækkevidde og 5 rammer/anden fuldparameter realtidsudgangsevne,FIS4 Ultra-høj opløsning Bølgefrontsensor 400-900NM  Kan nøjagtigt fange kortvarige bølgefrontoplysninger og afvigelser med høj orden. Det er vidt anvendeligt på felter såsom laserstråle diagnose, fri-form overfladeinspektion, adaptiv optik og ultra-præcision fremstilling. Det opnår virkelig "opstartsmåling uden vibrationsisolering", hvilket forbedrer effektiviteten og pålideligheden af ​​optisk inspektion med høj præcision.

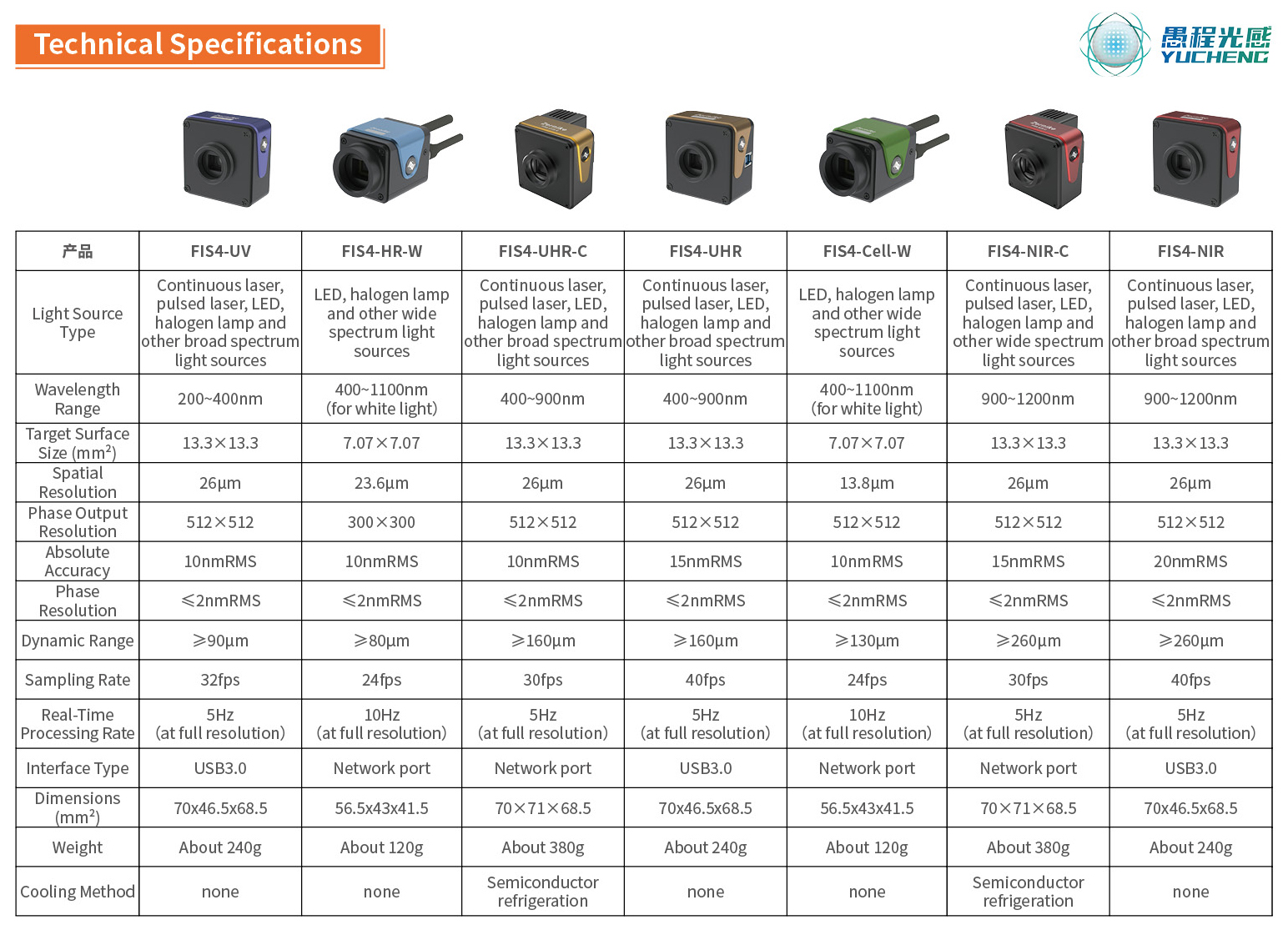

BojiongFIS4 Ultra-høj opløsning Bølgefrontsensor 400-900NM Parameter (specifikation)

BojiongFIS4 Ultra-høj opløsning Bølgefrontsensor 400-900NM Funktion og anvendelse

Siden 2006，Professor Yang Yongying's team ved Zhejiang University har lanceret Wide-Spectrum FIS4-serienBølgefrontsensorer Efter 17 års forskning og udvikling ved hjælp af fælles-path-design og realtidsbølgefrontrekonstruktionsalgoritmer.

· Enkelt optisk sti-design eliminerer behovet for referencelys, hvilket muliggør plug-and-play-operation.

· Detektion af realtid af bølgefrontdata er mulig uden behov for en vibration

Isoleringsplatform.

· Følsomhed kan nå 2nm RMS.

· Opløsning når 512 × 512.

· Størrelse er kun størrelsen på en knytnæve.

 DenneFIS4 Ultra-høj opløsning Bølgefrontsensor 400-900NM er specifikt udviklet til at hjælpe videnskabelig forskning og industrielle scenarier med høj præcision. Dens ultrahøj opløsning kan registrere flere bølgefrontoplysninger om objektet, der testes. Den har en ultrahøj opløsning på 512 × 512 (262.144) fasepunkter, en bred spektral respons på 400-900nm og en 5-ramme fuld opløsning i realtid 3D-skærm i realtid. Det tilvejebringer et ideelt bølgefrontsenserende måleværktøj til laserstrålebølgefrontdetektion, adaptiv optik, planeoverflademåling, optisk systemkalibrering, optisk vinduesdetektion, optisk sfærisk overflademåling, detektion af overfladegruhed og overflademikro-profilering.

BojiongFIS4 Ultra-høj opløsning Bølgefrontsensor 400-900NM Anvendelse

BojiongFIS4 Ultra-høj opløsning Bølgefrontsensor 400-900NM Detaljer

DeFIS4 Ultra-høj opløsning Bølgefrontsensor 400-900NM Anvendelse af patenteret, uafhængigt udviklet, tilfældigt kodet fire-bølgediffraktionsteknologi og opnå selvinterference af den målte bølgefront ved hjælp af en enkelt-sti lyskilde. Denne interferensproces forekommer i det bageste billedplan. Denne teknologi reducerer kravene til lyskilde-sammenhæng markant, hvilket eliminerer behovet for faseforskydere og muliggør interferometriske målinger med høj præcision med konventionelle billeddannelsessystemer. Produktet udviser enestående modstand mod miljømæssige vibrationer og ultrahøj operationel stabilitet, hvilket opnår måling af nanometerniveau uden behov for en vibrationsisoleringsbase. Sammenlignet med traditionelle mikrolener-array-hartmann-sensorer tilbyder FIS4 betydelige fordele: erhvervelse af højere densitetsfasepunkt, bredere spektralt responsområde og et større dynamisk måleområde, alt sammen med at tilbyde overlegen samlet omkostningsprestation. Med sin innovative tekniske arkitektur, FIS4WaveFront -sensor omdefinerer standarden for optisk måling med høj præcision, hvilket giver en mere pålidelig og omkostningseffektiv avanceret løsning til videnskabelig forskning og industriel test.

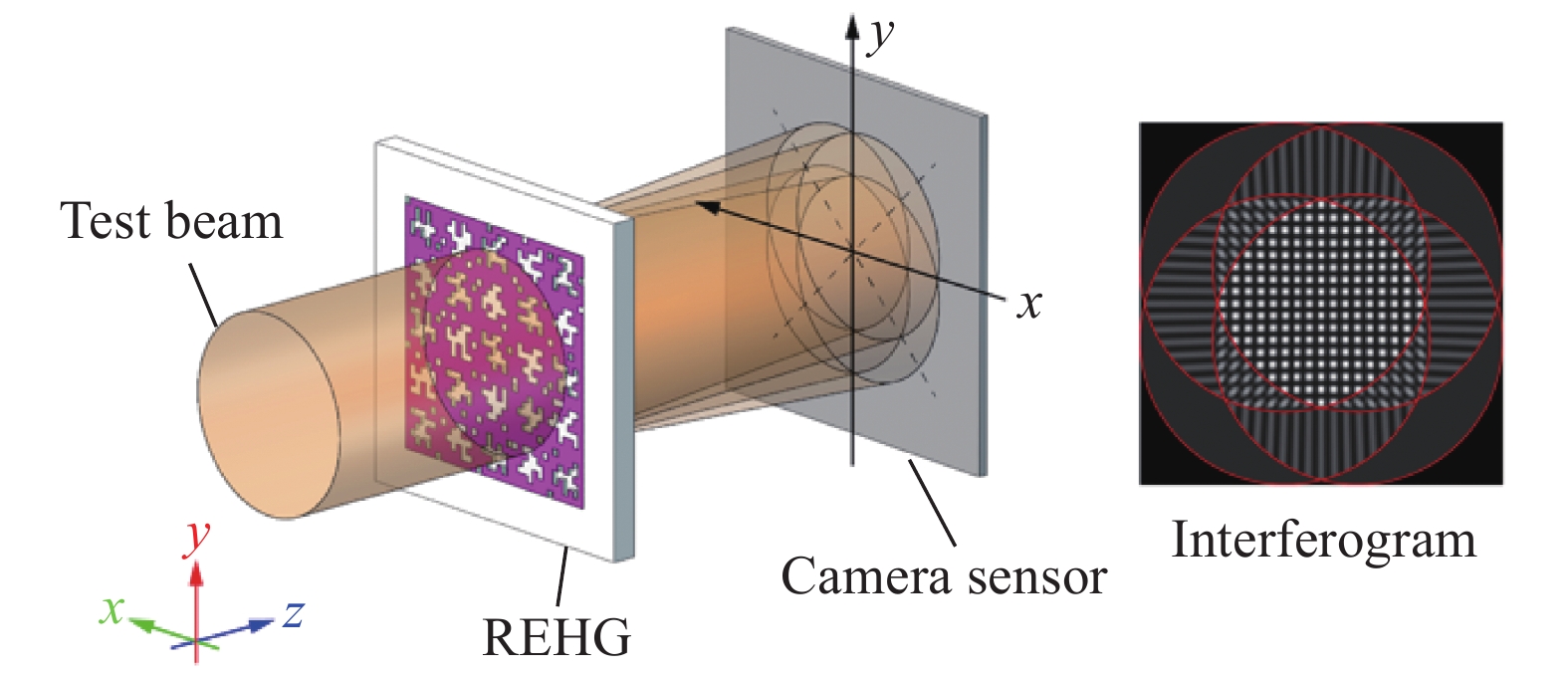

Fig.1.Fase Imaging Principle baseret på fire-bølge lateral forskydningsinterferens ved hjælp af tilfældigt kodet hybridgitter (Rehg)

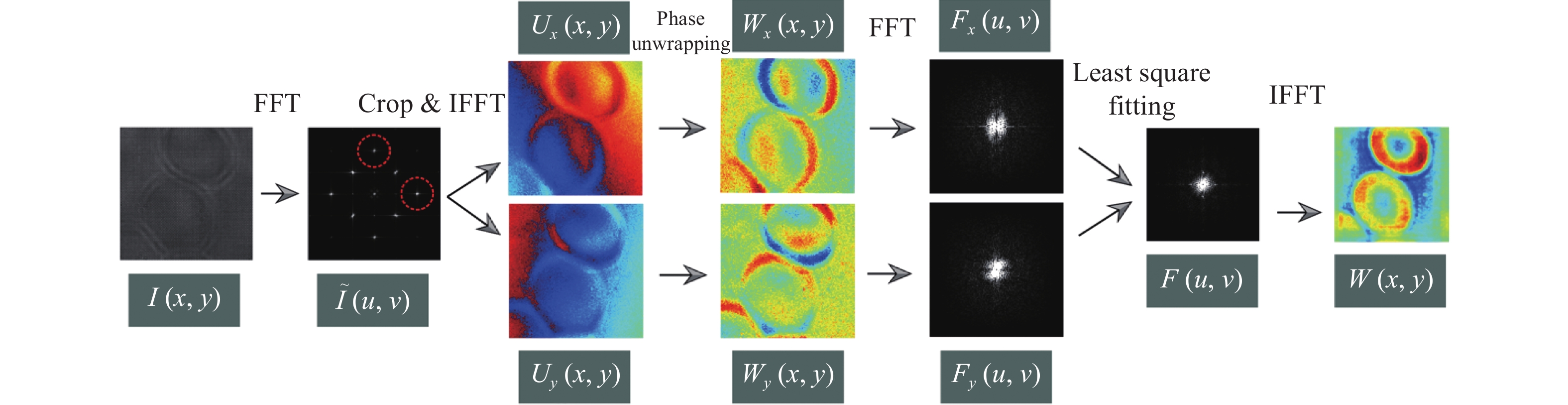

Fig.2.Least Square Wavefront Reconstruction fra fire-bølge lateral forskydning interferogram

DeFIS4 WAVEFRONT SENSEr, med sit kompakte, integrerede design, enestående miljømæssig robusthed, høj tidsmæssig opløsning og robust systemkompatibilitet, er blevet et banebrydende værktøj i optisk metrologi, hvilket viser et bredt anvendelsespotentiale i videnskabelig forskning og industriel innovation. Oprindeligt fokuseret på inspektionsscenarier med høj præcision i traditionelle optiske workshops, herunder optisk komponentoverfladetest, laserstrålekvalitetsvurdering og adaptiv optik-systemkorrektion, dens anvendelser er nu markant udvidet til at omfatte avancerede felter, såsom biomedicinsk billeddannelse, nanopartikelsporing, metasurface-karakterisering, temperaturfeltmåling og endda tværband-fase-billedbehandling.

DeFIS4 WAVEFRONT -sensor's Meget kompakt design giver mulighed for problemfri integration i eksisterende mikroskop optiske stier eller komplekse optiske systemer. Dens unikke arkitektur, der er baseret på princippet om generel interferometri, giver enestående robusthed, opretholdelse af fasefølsomhed på nanometerniveau, selv i miljøer med høj vibration, hvilket sikrer stabil drift uden behov for yderligere vibrationsisoleringsenheder. Endvidere muliggør sensorens enkelteksponeringsbølgefront-rekonstruktionsevne præcis indfangning og kvantitativ analyse af højhastighedsdynamiske processer, såsom væskebevægelse, partikeltransienter og laseroverførsel.

I biomedicinsk forskning FIS4 WAVEFRONT -sensorSystemet er blevet vidt brugt til etiketfrit, langsigtet, tredimensionel kvantitativ faseafbildning af en række levende celler, såsom COS-7, HT1080, RPE, CHO, HEK og primære neuroner, hvilket reducerer fototoksisk interferens markant og giver et nyt perspektiv til undersøgelse af cellulær dynamik. Denne teknologi har også fremragende fase-forsinkelsesafbildning, der muliggør visualisering af høj kontrast af birefringente subcellulære strukturer såsom kollagenfibre og cytoskelettet, hvilket markant fremmer undersøgelsen af ​​vævsmekanik og patologi.

DesudenFIS4s bølgefrontsensing Arkitektur demonstrerer et betydeligt potentiale for tværbånd og tværfaglig ekspansion. Dens tekniske koncepter er blevet udvidet til nye faseafbildningssystemer i røntgenstrålingen, infrarød midtbølge (MWIR) og langbølgede infrarøde (LWIR) bånd, der leverer nye måleløsninger til materialevidenskab, termisk styring og national sikkerhed. I de senere år er sensoren blevet anvendt i vid udstrækning i nye scenarier, såsom Metasurface-fase manipulationsevaluering og optisk egenskabskarakterisering af to-dimensionelle materialer, hvilket demonstrerer dens kritiske værdi og brede anvendelighed som et grundlæggende måleværktøj til fremme af tværfaglig innovation inden for optik og materialevidenskab.

DeFIS4 WAVEFRONT -sensor fortsætter med at skubbe grænserne for anvendelsen, løse bølgefrontmålingsudfordringer i flere scenarier med et enkelt system, der bliver et af de centrale værktøjer, der understøtter avanceret fremstilling, livsvidenskabelig forskning og banebrydende materialeudvikling.
