FLS4 højopløsning bølgefront sensor 400-1100nm

FIS4 højopløsning bølgefront sensor 400-1100nm

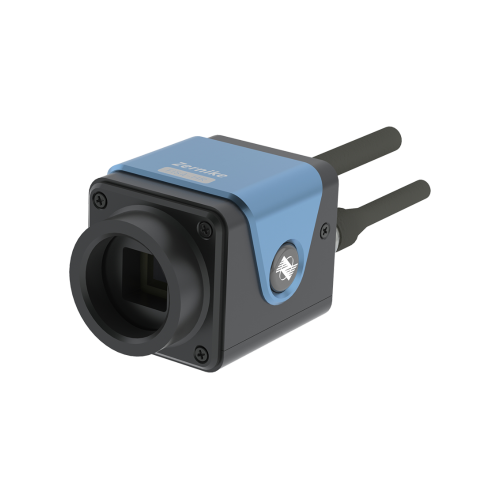

BojiongFIS4 HR-W WaveFront Sensor 400-1100NMFunktioner 300x300 højopløsningsfase-detektionspunkter og en højtydende beregningskerne (med måleansøgning op til 2nm RMS), hvilket giver realtidsbølgefrontdata med fuld opløsning med 10 billeder i sekundet. Dens revolutionære common-sti-interferometri-design sikrer stabil drift, selv i miljøer med høj vibration uden behov for vibrationsisolering. Dens indenlandske udviklede tilfældigt kodede gitter og kraftfulde rekonstruktionsalgoritme sikrer fremragende interferensresistens, præcis måleevne og bred industriel anvendelighed.

BojiongFIS4-HR-W WaveFront Sensor 400-1100Nm Indledning

BojiongFIS4 højopløsning bølgefront sensor 400-1100nmer vores virksomheds seneste optiske inspektionsprodukt med høj præcision. Det overholder ISO 9001 og China National Institute of Metrology (NIM) certificeringsstandarder og leveres med et års garanti. DeFIS4-HR-W bølgefrontsensorAnvendelser af common-sti-interferometri og en realtidsbølgefrontrekonstruktionsalgoritme, hvilket eliminerer behovet for faseskift og tilbyder enestående vibrationsmodstand. Det er designet til at imødekomme de mest strenge videnskabelige forsknings- og industrielle inspektionskrav og tilbyder plug-and-play-drift og enkel vedligeholdelse.

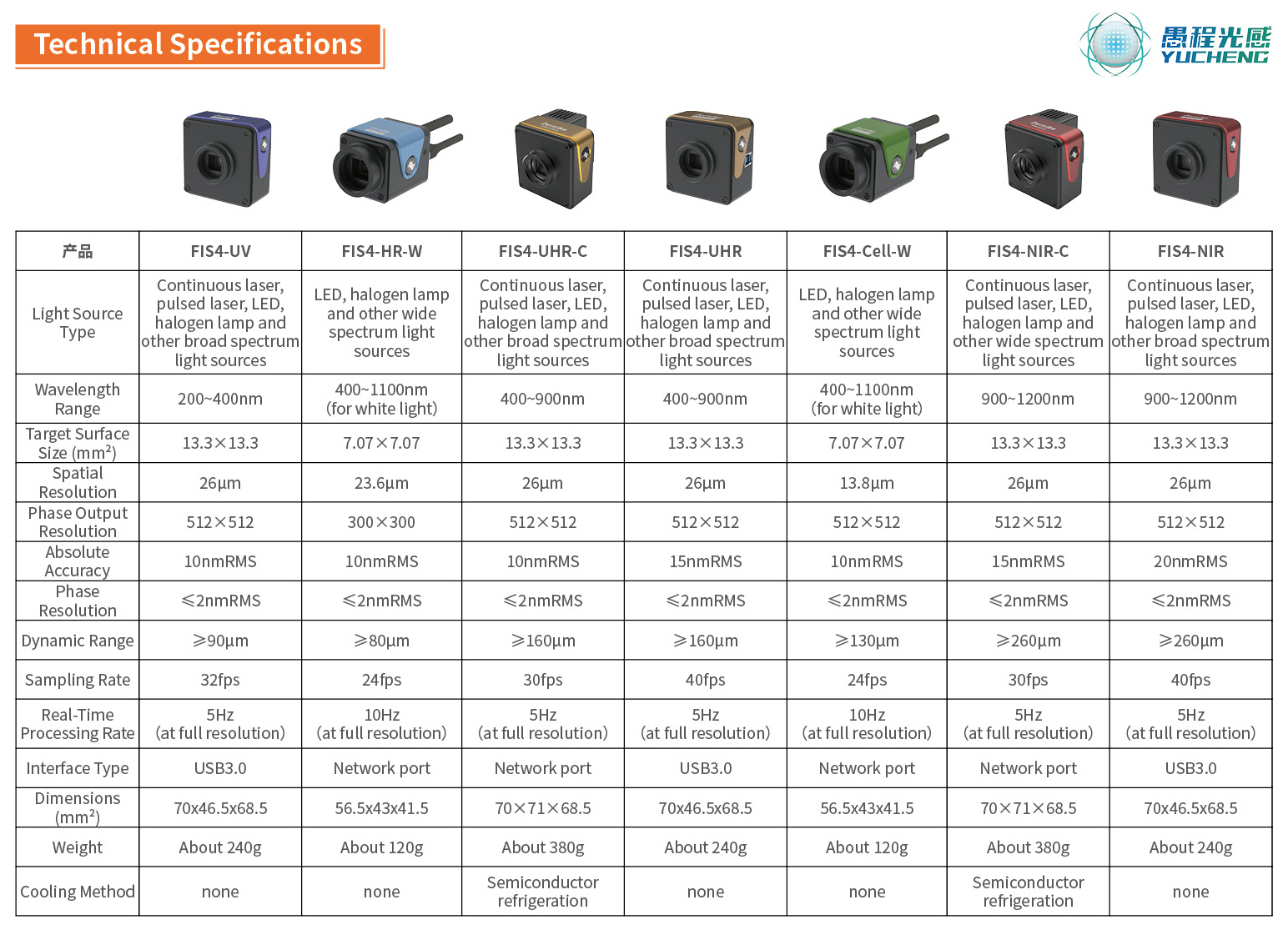

BojiongFIS4-HR-W WaveFront Sensor 400-1100Nm Parameter (specifikation)

BojiongFIS4-HR-W WaveFront Sensor 400-1100Nm Funktion og anvendelse

 Siden 2006 ， professor Yang Yongys hold ved Zhejiang University har lanceret Wide-SpectrumFIS4 -serie bølgefrontsensorerEfter 17 års forskning og udvikling ved hjælp af fælles-path-design og realtidsbølgefrontrekonstruktionsalgoritmer.

· Detektion af realtid af bølgefrontdata er mulig uden behov for en vibration

Isoleringsplatform.

· Følsomhed kan nå 2nm RMS.

· Enkelt optisk sti-design eliminerer behovet for referencelys, hvilket muliggør plug-and-play-operation.

· Størrelse er kun størrelsen på en knytnæve.

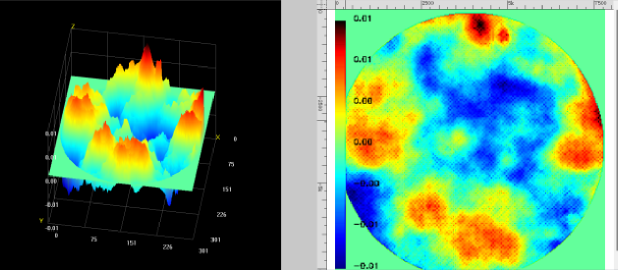

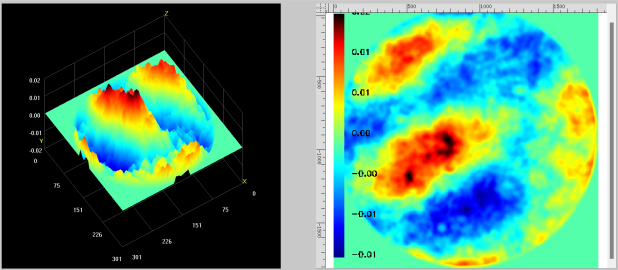

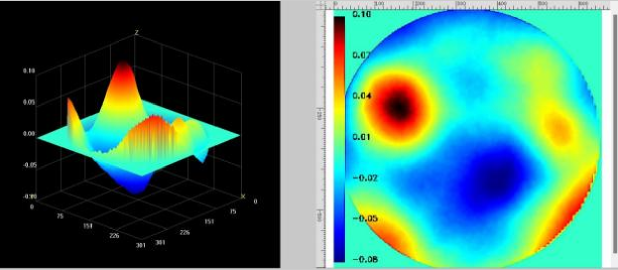

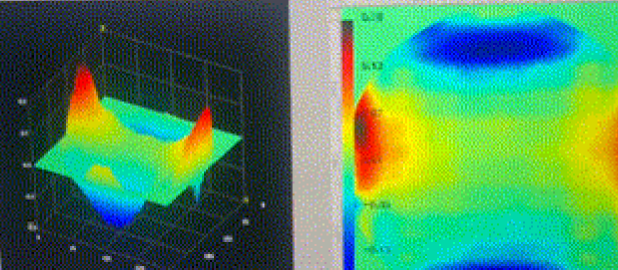

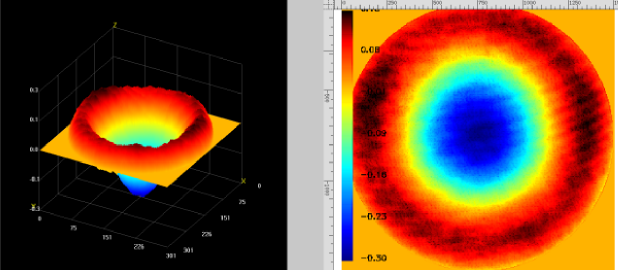

DenneFIS4 højopløsning bølgefront sensor 400-1100nmer designet til praktisk interferometri inden for industri, videnskabelig forskning og nationalt forsvar. Med en høj opløsning på 300 × 300 (90.000) fasepunkter, en bred spektral respons fra 400 til 1100 nm og 10 rammer af realtids 3D-display ved fuld opløsning, giver det en ideel bølgefrontfølsom målingsværktøj til applikationer, såsom måling af strålebølgefront, adaptiv optik, optisk systemkalibrering, optisk vindueinspektion, optisk inspektion, optisk flad flad og sfærisk overfladeform måling, overfladehøjde, overflade og overflade mikro-PR-PR-PR-PROP-PROP-POPTISK Vindueinspektion, Optisk fladt flad og sfærisk overfladeform til overfladeform, overfladeoverflade, inspektion.

BojiongFIS4-HR-W WaveFront Sensor 400-1100Nm Anvendelse

BojiongFIS4-HR-W WaveFront Sensor 400-1100Nm  Detaljer

DeFIS4 højopløsning bølgefront sensor 400-1100nmAnvender patenteret tilfældig kodet fire-bølgediffraktionsteknologi til at opnå selvinterference af en enkelt målt bølgefront, hvilket genererer interferens ved det bageste billedplan. Det kræver minimal lyskilde -kohærens og eliminerer behovet for faseskift, hvilket muliggør interferometriske målinger ved hjælp af standardafbildningssystemer. DeFIS4-HR-W bølgefrontsensor Tilbyder enestående vibrationsmodstand og stabilitet, opnåelse af præcision på nanometerniveau uden behov for vibrationsisolering. Sammenlignet med mikrolener-array-hartmann-sensorer kan det prale af flere fasepunkter med høj opløsning, et bredere bølgelængdeområde, et større dynamisk interval og et overordnet prisudviklingsforhold.

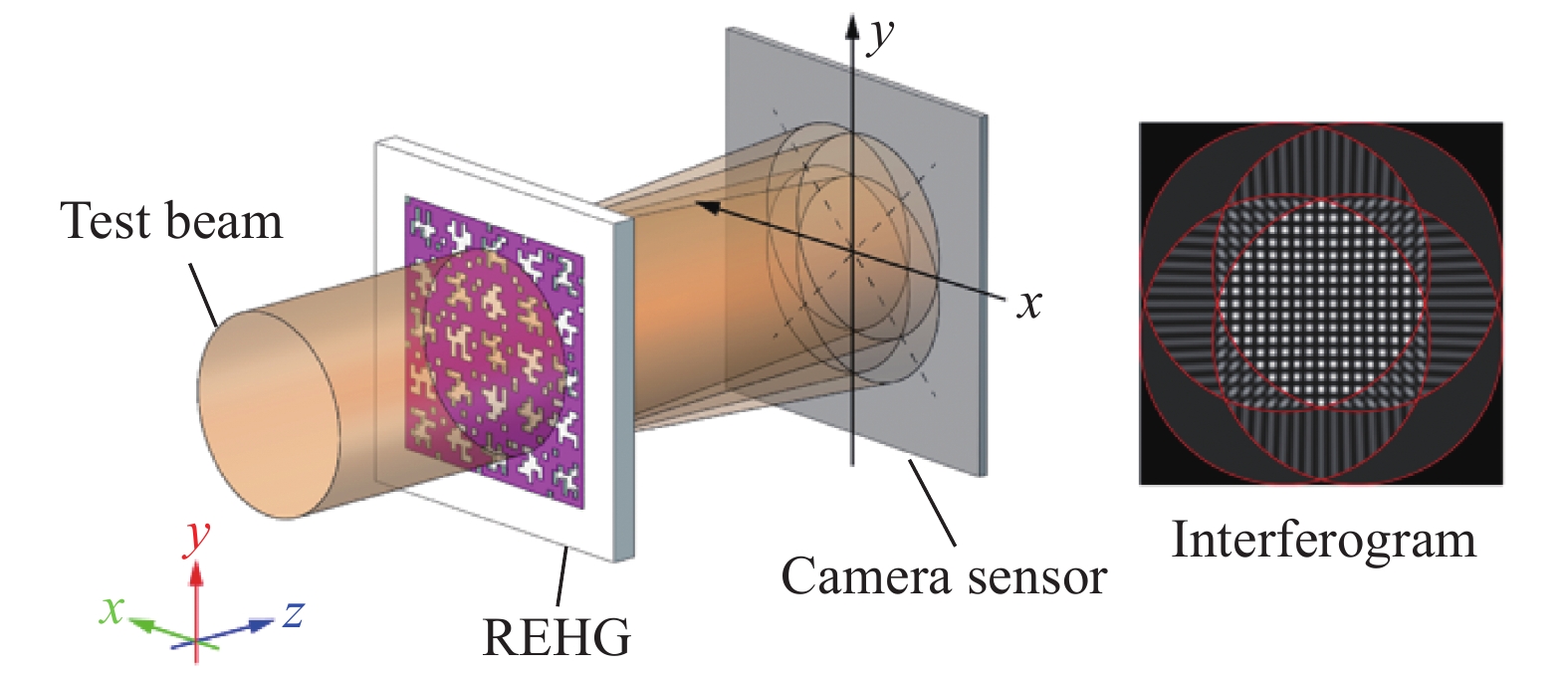

Fig.1.Fase Imaging Principle baseret på fire-bølge lateral forskydningsinterferens ved hjælp af tilfældigt kodet hybridgitter (Rehg)

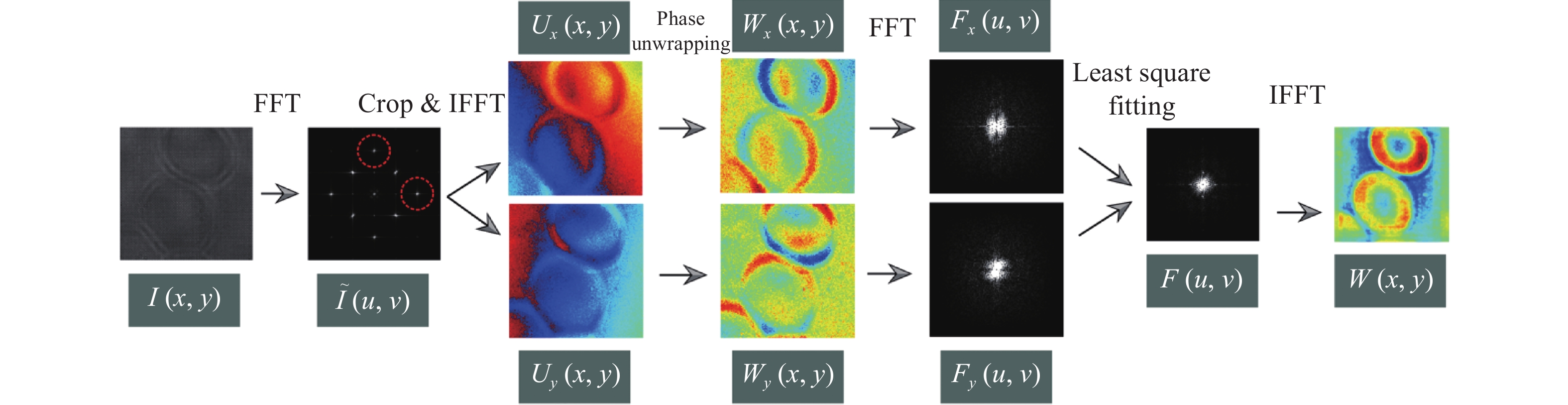

Fig.2.Least Square Wavefront Reconstruction fra fire-bølge lateral forskydning interferogram

DeFIS4 WAVEFRONT -sensorpå grund af dets unikke fordele såsom kompakthed, robusthed, høj tidsmæssig opløsning og kompatibilitet med eksisterende mikroskopisystemer er blevet et kraftfuldt og alsidigt værktøj med en lang række anvendelser inden for forskning og industri. Oprindeligt anvendt til traditionel optisk butikgulvinspektion, herunder test af optisk komponent, evaluering af laserstråle og adaptiv optik, er dens anvendelser siden udvidet til at omfatte biomedicinsk billeddannelse, nanopartikelpositionering, karakterisering af metasurface og temperaturgradientkarakterisering.

DeFIS4 Wavefront Sensor'sKompakt design gør det nemt at integrere i eksisterende mikroskopisystemer, mens dens robusthed demonstreres ved dens evne til at opretholde præcis interferometrisk følsomhed, selv i miljøer med høj vibration. Endvidere er FIS4 Wavefront-sensoren i stand til målinger med enkelt skud, hvilket muliggør indfangning af hurtige dynamiske processer. I biomedicinsk forskningFIS4 WAVEFRONT -sensorer blevet brugt til etiketfrit, højopløsning, realtidsafbildning af en række levende celler, såsom COS-7, HT1080-celler, RPE-celler, CHO-celler, HEK-celler og neuroner.

DeFIS4 WAVEFRONT -sensorer også blevet brugt til fase-forsinkelsesafbildning, hvilket giver stærk kontrast til visualisering af anisotropisk væv og subcellulære strukturer såsom kollagenfibre og cytoskelettet. Denne teknologi er også blevet udvidet til faseafbildning i røntgenstråling, infrarød mellem bølgelængde (MWIR) og langvarig infrarød (LWIR), hvilket yderligere demonstrerer sit potentiale for tværfaglige anvendelser. Desuden nyere forskning ved hjælp afFIS4 WAVEFRONT -sensorhar i vid udstrækning anvendt bølgefrontsensingteknologi til karakteriseringen af ​​metasurfaces og to-dimensionelle materialer, hvilket demonstrerer dens forskellige anvendelser og potentielle værdi inden for optik og materialevidenskab.
