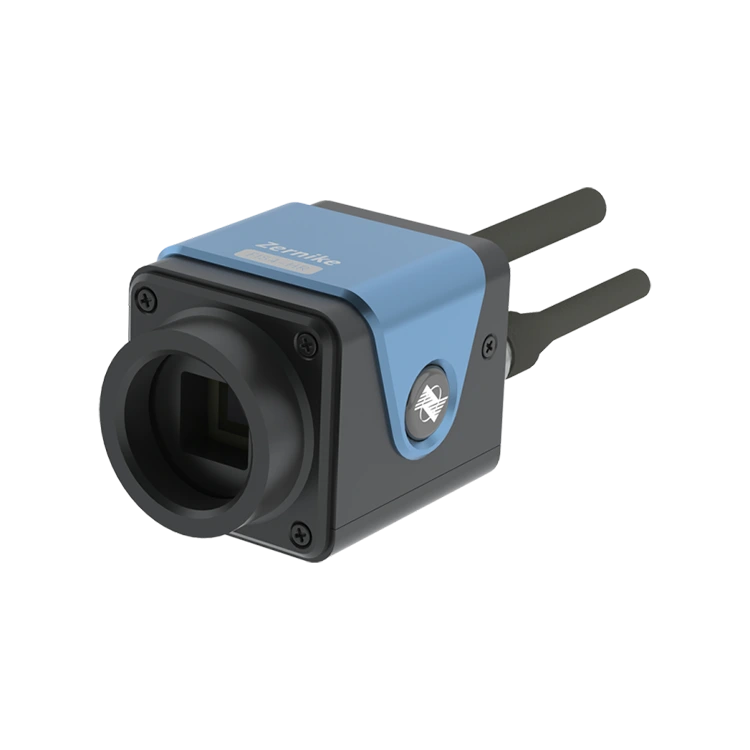

FIS4 HR-W Wavefront Detector

Introduktion af Bojiong FIS4 HR-W Wavefront Detector, en meget effektiv interferometrisk måleværktøj, der omhyggeligt er udformet til applikationer i industriel kvalitet, banebrydende videnskabelig forskning og den nationale sikkerhedssektor. Med sin ekstraordinære ydelse giver denne sensor brugere hidtil uset bølgefrontdetektionsfunktioner, der giver brugere på tværs af forskellige brancher at opnå gennembrud inden for præcisionsmåling.

Denne Bojiong-sensor kan prale af en forbløffende høj opløsning på op til 300 × 300 (90.000) fasepunkter og et bredt spektralt responsområde på 400-1100nm, hvilket sikrer enestående præcision og pålidelighed på tværs af forskellige optiske måleapplikationer. Dens unikke teknologiske fordel ligger i vedtagelsen af ​​patenteret tilfældig kodet fire-bølgediffraktionsteknologi, som eliminerer behovet for komplekse faseskiftende operationer. Selvinterference af bølgefronten kan opnås i en enkelt måling, og interferensmønstre genereres direkte i bageste billedplanposition.

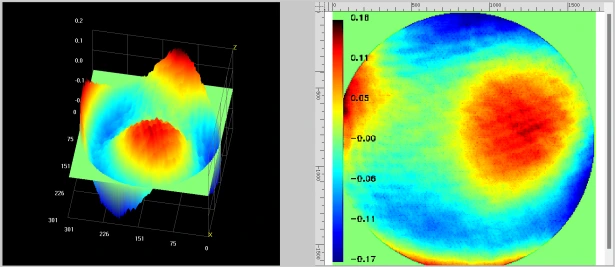

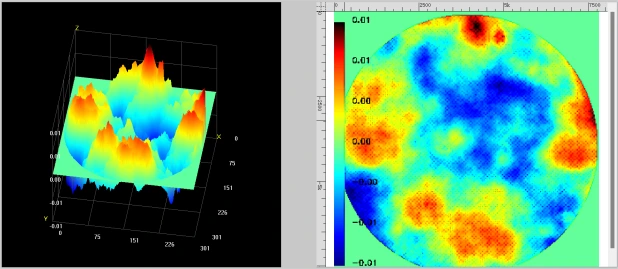

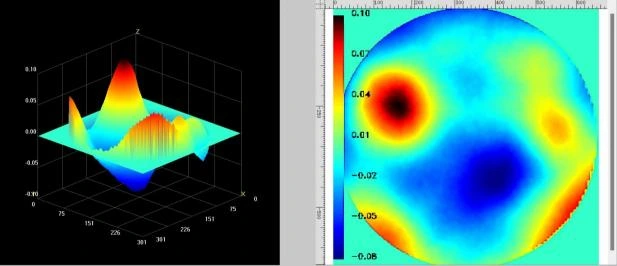

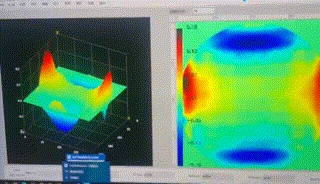

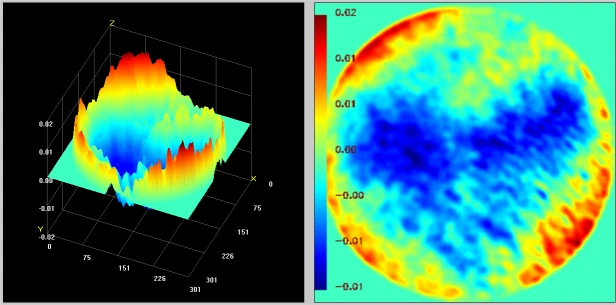

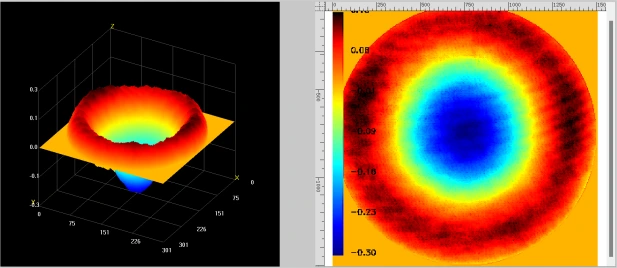

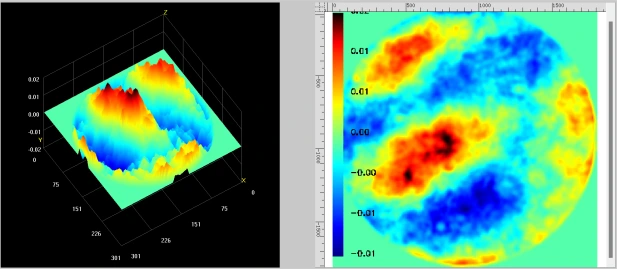

Endnu mere imponerende er Bojiong-sensoren i stand til at vise 3D-målingsresultater i fuld opløsning i realtid, med en billedhastighed på op til 10FPS, der øjeblikkeligt præsenterer den tredimensionelle topografi af bølgefront. Denne sensor er perfekt egnet til laserstrålebølgefrontdetektion, adaptive optiske systemer, optisk systemkalibrering, optisk vinduesinspektion og måling af optisk plan og sfæriske former. Derudover kan det nøjagtigt detektere overfladefremhed og mikroprofiler, hvilket gør sine anvendelsesområder ekstremt brede.

Bojiong FIS4 HR-W bølgefrontdetektor er let at betjene og besidder ultrahøj vibrationsmodstand og stabilitet, hvilket giver brugerne en ideel bølgefront-sensing-målingsløsning. Det opnår præcisionsmålinger på nanometerniveau uden behov for vibrationsisolering, hvilket forbedrer måleeffektiviteten og nøjagtigheden markant. Valg af Bojiong betyder at vælge en ny standard til effektiv, præcis og stabil bølgefrontmåling.

Specifikation

Funktion

◆ 100% indenlandsk udviklet

◆ Enkelt-path-lysets selvinterferens, der kræves ingen referencespejl

◆ Wide Spectrum 400NM ~ 1100nm bånd

◆ 2nm RMS -opløsning

◆ Stærk vibrationsmodstand, ikke behov for optisk vibrationsisolering

◆ Let og hurtig interferenslyssti -konstruktion

◆ Understøtter kollimerede bjælker og store NA -konvergerende bjælker

 Anvendelse

Denne Bojiong FIS4 HR-W-bølgefrontdetektorused i laserstrålebølgefrontdetektion, adaptiv optik, overfladeformmåling, optisk systemkalibrering, optisk vinduesdetektion, optisk plan, sfærisk overfladeformmåling, detektion af overfladegrød

 Detaljer

Bojiong FIS4 HR-W Wavefront Detector blev udviklet af et team af professorer fra Zhejiang University og Nanyang Technological University, Singapore. Sensoren er velegnet til laserstråle kvalitetsanalyse, plasmaflowfeltdetektion, realtidsmåling af højhastighedsstrømningsfeltfordeling, evaluering af optisk systembilledkvalitet, mikroskopisk profilmåling og kvantitativ faseafbildning af biologiske celler. Det er specielt udviklet til praktisk interferometrisk måling i industri, videnskabelig forskning og nationalt forsvar. Med en høj opløsning på 300 × 300 (90.000) fasepunkter, bred spektral respons på 400-1100nm og 10 rammer med fuld opløsning i realtid 3D-resultatdisplay, det giver en ideel bølgefront sensing måleværktøj til bjælkebølgefrontdetektion, adaptiv optik, optisk systemkalibrering, optisk vinduesdetektion, optisk planfladeoverfladeform, sfærisk overfladeform måling, overfladehøjhed, overflade, og profil detektion.

FIS4 HR-W bruger patenteret tilfældig kodet fire-bølgediffraktionsteknologi til at opnå selvinterference af en enkelt-kanals målte bølgefront, og interferens forekommer i bageste billedplanposition. Det har lave krav til sammenhængen mellem lyskilden, kræver ikke faseskift og kan opnå interferometrisk måling ved hjælp af et almindeligt billeddannelsessystem. Det har ultrahøj vibrationsmodstand og ultrahøj stabilitet og kan opnå NM-niveau præcisionsmåling uden vibrationsisolering. Sammenlignet med Microlens Array Hartmann-sensoren har den mere højopløsningsfasepunkter, et bredere adaptivt båndområde, et større dynamisk interval og bedre omkostningsydelse.
